Boční posuv pro VZV FEM / ISO II – 1150 mm, 2 500 kg
- Kompletní specifikace
- Boční posuv pro VZV FEM / ISO II – 1150 mm, 2 500 kg9 668 Kč/ ks7 990 Kč bez DPH

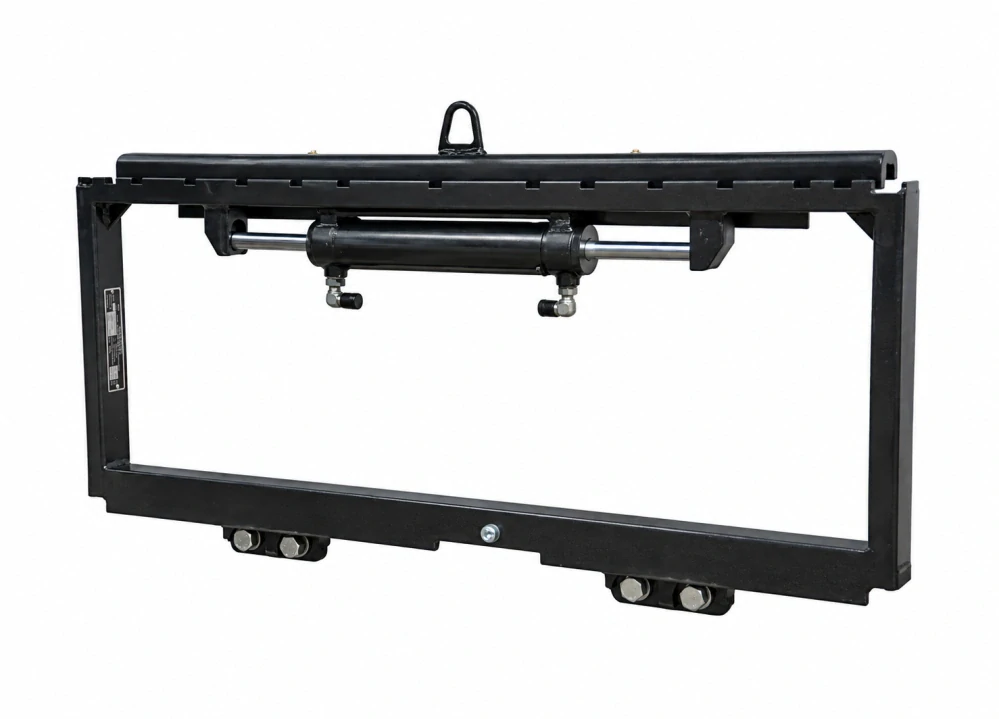

Boční posuv pro VZV FEM / ISO II – 1150 mm, 2 500 kg
Přesnější poloha vidlic a nákladu bez opakovaného najíždění celým vozíkem. Provedení s uchycením FEM / ISO II a šířkou 1150 mm vybírejte podle parametrů vaší sestavy.
Ověřit vůči nosné desce VZV.
Rozměr rámu, nikoli zdvih posuvu.
Nezaměňovat s nosností celé sestavy.
Přesné dorovnání při manipulaci
Boční posuv slouží k příčné korekci polohy vidlic. Pomáhá při navádění k paletě, zakládání do regálu i umísťování nákladu na ložné ploše.
Výběr potvrdíme podle konkrétního vozíku. Uchycení, hydraulické připojení a nosnost sestavy musí vzájemně odpovídat.
Dorovnání polohy vidlic vůči paletě.
Menší potřeba opakovaných nájezdů.
Posouzení uchycení a pracovních podmínek.
Technické parametry tohoto provedení
| Třída uchycení | FEM / ISO II |
|---|---|
| Celková šířka zařízení | 1150 mm |
| Nosnost / vzdálenost těžiště nákladu | 2 500 kg při těžišti 500 mm |
Jak správně vybrat boční posuv
- Ověřte uchycení. Porovnejte FEM/ISO třídu nosné desky, profil horního a spodního závěsu, zajištění a provedení vidlic. Samotná nosnost vozíku shodu uchycení nepotvrzuje.
- Změřte nosnou desku. Potřebujeme její šířku a připojovací rozměry. Šířka posuvu není rozsah pohybu a nemusí se rovnat šířce původní desky. Zkontrolovat je třeba podepření, dorazy, rozteč vidlic a prostor v krajních polohách.
- Uveďte náklad a výšku zdvihu. Nosnost zařízení platí při uvedené vzdálenosti těžiště nákladu. Rozhodující pro provoz je povolená nosnost celé sestavy VZV, posuvu a vidlic.

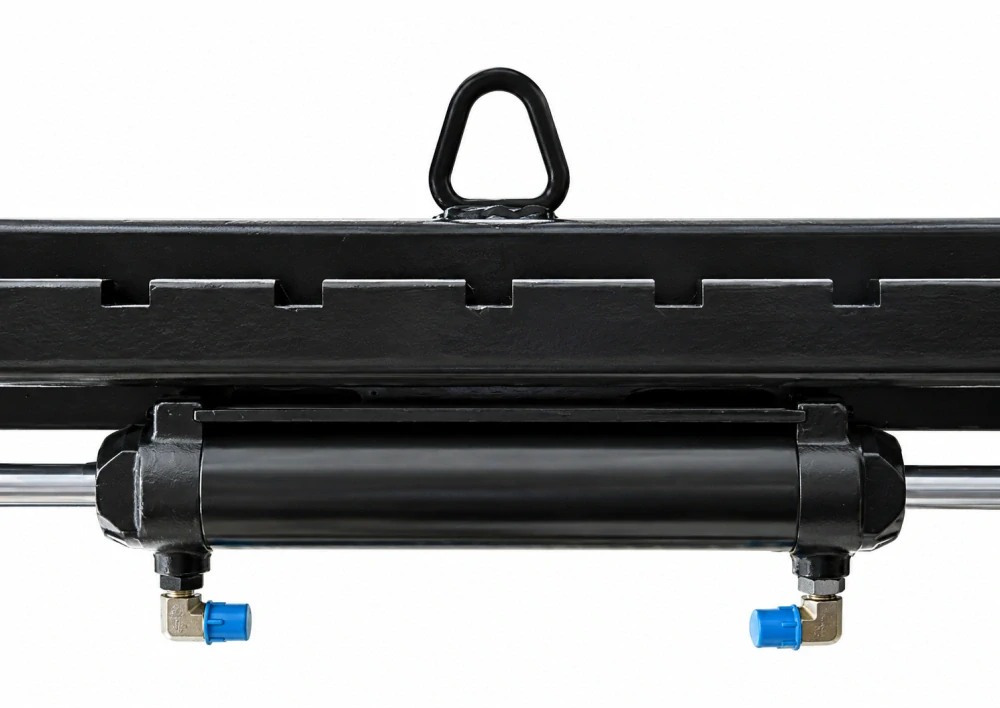

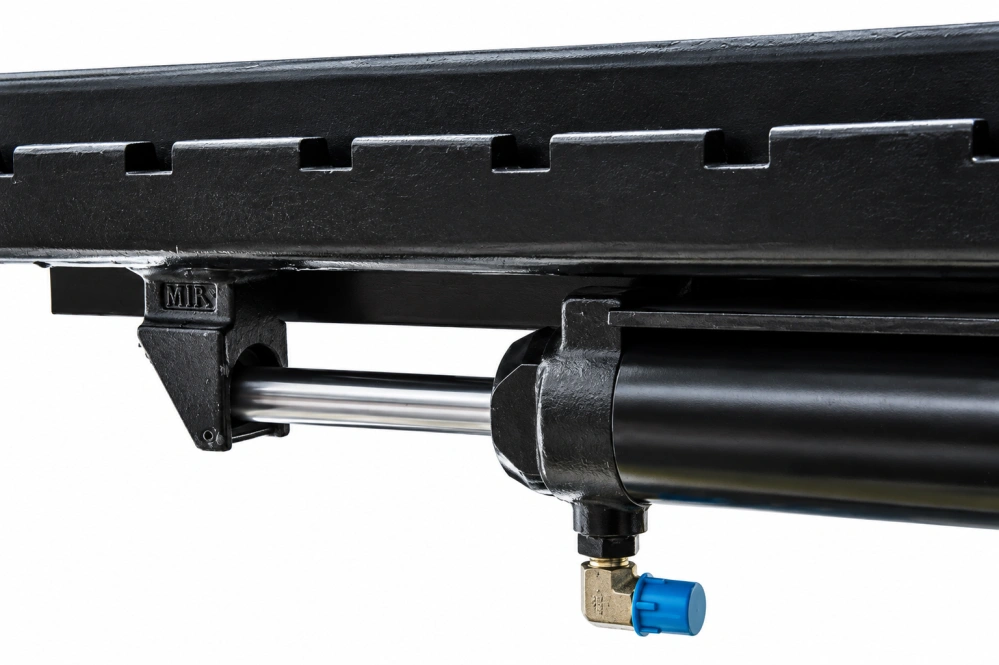

- Prověřte hydrauliku. Běžný hydraulický boční posuv využívá jednu přídavnou dvojčinnou funkci se dvěma vedeními. Tlak, průtok, závity přípojek a vedení hadic se musí ověřit pro konkrétní model.
Přídavné zařízení má vlastní hmotnost a předsazuje náklad před původní nosnou desku. Tím může snížit dovolené zatížení VZV. Nestačí pouze odečíst hmotnost posuvu od nosnosti vozíku. Výslednou nosnost musí potvrdit výrobce VZV nebo příslušný odborný servis podle konkrétní sestavy, těžiště nákladu a výšky zdvihu; řiďte se odpovídajícím zátěžovým diagramem.
Montáž a uvedení do provozu

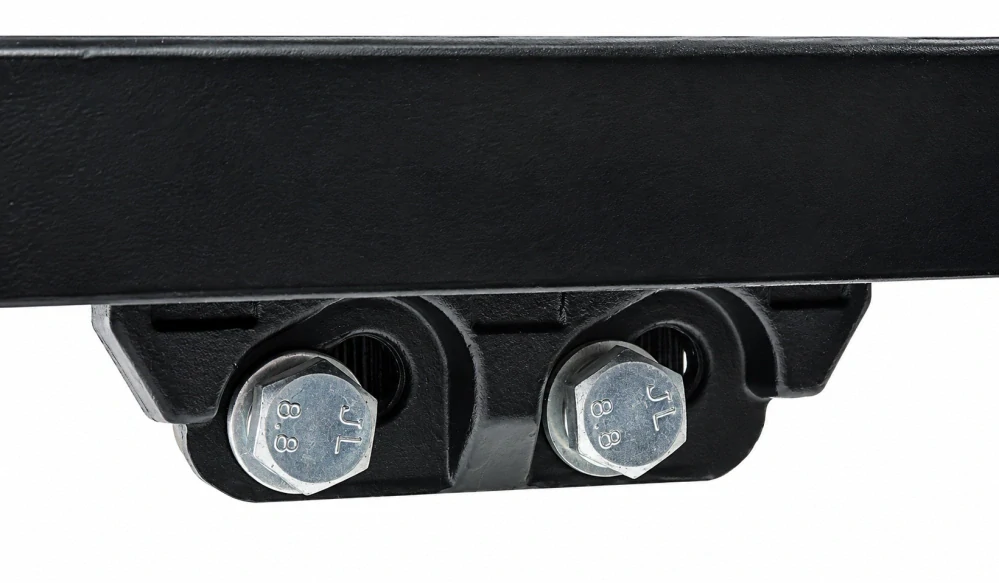

U závěsného provedení se posuv osazuje mezi nosnou desku VZV a vidlice. Montáž svěřte odbornému servisu: ověří závěsy a zajištění, zapojí hydrauliku podle návodu konkrétního zařízení a zkontroluje vůle, těsnost i volný pohyb hadic v celém pracovním rozsahu. Před používáním musí být ověřena nosnost výsledné sestavy.
Konkrétní obsah dodávky, připojovací sadu, vidlice, ochrannou mříž a rozsah montáže potvrdíme v nabídce. Tyto položky nejsou automaticky zahrnuty.
Časté dotazy
Posouvají se obě vidlice současně?
Ano, boční posuv koriguje polohu celé sestavy do stran. Vzájemnou rozteč vidlic hydraulicky nemění; k tomu slouží pozicionér.
Stačí při výběru znát šířku a nosnost vozíku?
Ne. Potřebujeme také uchycení, připojovací rozměry, hydrauliku, údaje o nákladu a pracovní výšce. Stejná šířka nezaručuje kompatibilitu.
Zůstane původní nosnost VZV zachována?
Nelze to předem slíbit. Posuzuje se hmotnost a předsazení posuvu, jeho těžiště, náklad, vidlice i výška zdvihu. Rozhoduje zátěžový diagram schválené sestavy.
Co poslat k poptávce?
Fotografii štítku VZV a nosné desky, její šířku, model vozíku, požadovanou nosnost, rozměry nákladu, výšku zdvihu a dostupné údaje o hydraulice.
Ověříme vhodné provedení pro váš vozík
Pošlete nám model VZV, fotografii štítku, nosné desky a požadované použití. Upřesníme kompatibilitu, připojení, cenu i termín dodání.
