Jeřábová ramena pro VZV
Jeřábová ramena rozšiřují možnosti vysokozdvižného vozíku při manipulaci s vhodně zavěšenými břemeny. Nabízíme provedení na vidlice VZV i na nosnou desku, včetně pevných, nastavitelných a teleskopických variant pro různé nosnosti a pracovní dosahy.
- TOP produkt
- TOP produkt
- TOP produkt
Základem je způsob uchycení – jeřábové rameno může být nasazeno přímo na vidlice nebo upevněno na nosnou desku VZV. Následně se vybírá podle požadované nosnosti, pracovního dosahu, konstrukce ramene a konkrétního břemene. Vždy je nutné zohlednit také výslednou zbytkovou nosnost vysokozdvižného vozíku.
Jeřábová ramena podle způsobu uchycení
První otázkou při výběru není pouze nosnost. Důležité je rozhodnout, jakým způsobem bude rameno spojeno s vysokozdvižným vozíkem.
Jeřábová ramena na vidlice VZV
Rameno se nasouvá přímo na vidlice vysokozdvižného vozíku prostřednictvím integrovaných kapes. Výhodou je zpravidla rychlá montáž a demontáž bez nutnosti sundávat vidlice. Před objednáním je nutné ověřit průřez vidlic a vnitřní rozměry kapes konkrétního ramene.
Jeřábová ramena na nosnou desku VZV
Rameno se montuje přímo na nosnou desku vysokozdvižného vozíku místo standardních vidlic. Toto provedení se používá u aplikací, kde je požadováno přímé spojení přídavného zařízení s vozíkem. Před výběrem je nutné ověřit typ nosné desky, kompatibilitu zařízení a výslednou nosnost sestavy.
Rameno na vidlice nebo na nosnou desku?
| Vlastnost | Rameno na vidlice | Rameno na nosnou desku |
|---|---|---|
| Uchycení | nasunutí na vidlice VZV | přímo na nosnou desku VZV |
| Vidlice zůstávají na vozíku | ano | zpravidla ne |
| Co je nutné ověřit | rozměr vidlic a kapes ramene | kompatibilitu s nosnou deskou |
| Výměna zařízení | zpravidla rychlá | podle konstrukce a systému uchycení |
| Typické zaměření | univerzální a flexibilní použití | specializované a robustní aplikace |
Konstrukční provedení jeřábových ramen
Vedle způsobu uchycení se jeřábová ramena liší také konstrukcí. Konkrétní provedení se volí podle požadovaného pracovního dosahu, prostoru kolem vozíku a charakteru manipulačních operací.
Nosnost jeřábového ramene není jedno číslo
U jeřábového ramene je potřeba vždy sledovat nejen jeho maximální nosnost, ale také pracovní vyložení, při kterém daná nosnost platí.

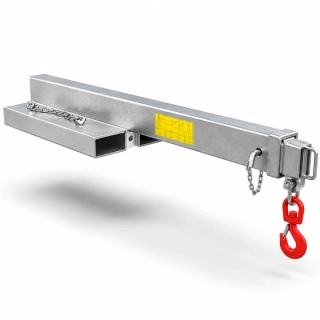

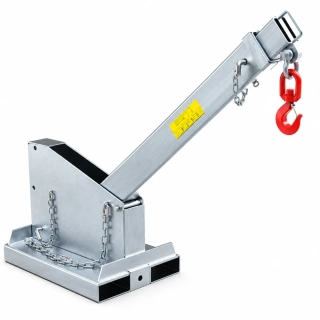

To je zásadní především u nastavitelných a teleskopických jeřábových ramen. Se zvětšující se vzdáleností závěsného bodu od vozíku zpravidla klesá přípustná nosnost ramene.
Pokud je například rameno označeno maximální nosností 4 500 kg, neznamená to automaticky možnost manipulovat s břemenem 4 500 kg při maximálním vysunutí. U teleskopického ramene může být nosnost v nejdelší pracovní poloze několikanásobně nižší. Vždy je nutné respektovat nosnostní údaje konkrétního zařízení.
Ještě důležitější je zbytková nosnost VZV
Nosnost samotného jeřábového ramene a nosnost celé sestavy jsou dvě rozdílné věci. Přídavné zařízení má vlastní hmotnost a zároveň posouvá závěsný bod břemene před vysokozdvižný vozík.
Tím se mění zatěžovací moment a výsledná zbytková nosnost vysokozdvižného vozíku. Skutečně přípustná hmotnost břemene proto může být nižší než jmenovitá nosnost vozíku i maximální konstrukční nosnost samotného ramene.
Skutečnou dovolenou nosnost je nutné posoudit podle konkrétního vysokozdvižného vozíku, přídavného zařízení, jeho vlastní hmotnosti, pracovního vyložení, polohy těžiště břemene, výšky zdvihu, způsobu montáže a provozních podmínek.
Co potřebujeme znát pro správný výběr?
Kde se jeřábová ramena pro VZV používají?
Zavěšení břemene
Jeřábové rameno vytváří závěsný bod pro manipulaci s břemenem. Samotný způsob zavěšení však musí vždy odpovídat konkrétnímu nákladu. Podle aplikace mohou být použity vhodné řetězy, textilní závěsy, třmeny, traverzy nebo jiné zdvihací prostředky.
Použité zdvihací a vázací prostředky musí mít odpovídající nosnost a musí být určeny pro daný způsob použití.
Jaké jeřábové rameno zvolit?
| Požadavek | Vhodný typ řešení |
|---|---|
| Rychlé nasazení a demontáž | jeřábové rameno na vidlice |
| Přímá montáž místo vidlic | jeřábové rameno na nosnou desku |
| Práce v omezeném prostoru | kratší nebo kompaktní rameno |
| Potřeba většího pracovního dosahu | nastavitelné nebo teleskopické rameno |
| Opakovaná manipulace ve stejné poloze | pevné rameno |
| Těžká průmyslová manipulace | robustní provedení odpovídající VZV a aplikaci |
| Více bodů zavěšení | vhodná traverza nebo speciální řešení |
Časté otázky
Rameno na vidlice se nasouvá přímo na stávající vidlice VZV. Rameno na nosnou desku se připojuje přímo k nosné desce vozíku a standardní vidlice se pro jeho montáž zpravidla nepoužívají.
Ne. Teleskopické provedení nabízí větší variabilitu dosahu, zatímco pevné rameno může být vhodnější pro jednoduchou opakovanou manipulaci ve stejné pracovní poloze.
Ne samostatně. Je nutné zohlednit pracovní polohu ramene a především zbytkovou nosnost konkrétního vysokozdvižného vozíku s namontovaným přídavným zařízením.
Je potřeba porovnat šířku a tloušťku vidlic s vnitřními rozměry kapes konkrétního jeřábového ramene.
Podle typu VZV, způsobu uchycení, požadované nosnosti, pracovního dosahu a charakteru břemene lze řešit také další standardní nebo individuální varianty.
