Otočná a výklopná zařízení pro vysokozdvižné vozíky
Otáčení a vyklápění nákladu přímo z VZV
Otočná a výklopná zařízení pro vysokozdvižné vozíky usnadňují vyprazdňování beden, přepravek, paletových boxů a kontejnerů. Využijete je při zpracování ovoce a zeleniny, ve výrobě i při manipulaci s odpady a sypkými materiály.
Podle požadovaného pohybu vybírejte otoče 180° a 360° nebo čelní výklopná zařízení s mechanickým či hydraulickým ovládáním. Rozhoduje nosnost, rozměr nádoby, způsob jejího přidržení a uchycení k vozíku.
Pomůžeme vám vybrat vhodné provedení, ověřit kompatibilitu s VZV a připravit řešení pro vaše nádoby a pracovní postup.
- TOP produkt
Otočné, nebo čelní výklopné zařízení?
Nejprve určete, kam a jak potřebujete obsah nádoby vysypat. Otočné zařízení neboli rotátor otáčí nosnou deskou s vidlicemi a převrací náklad do strany. Čelní vyklápěč naklápí nádobu dopředu. Směr pohybu musí odpovídat poloze násypky, dopravníku nebo přijímacího kontejneru.

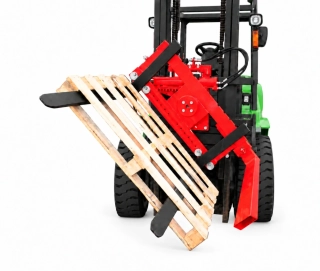

Otočné zařízení 180°
Pro převrácení vhodně zajištěné bedny a návrat do výchozí polohy. Často se uplatňuje v zemědělství a při vyprazdňování přepravek. Ověřte směr otáčení i způsob dorazu; označení 180° samo neurčuje všechny funkce.
Otočné zařízení 360°
Pro úplné otočení nákladu a opakované pracovní cykly. U řady modelů je možné nepřetržité otáčení v obou směrech. Některá provedení mají nastavitelná zastavení nebo omezený směr pohybu.
Čelní výklopné zařízení
Pro vysypávání dopředu do zásobníku, násypky nebo na linku. Vyklápěče beden mohou mít například úhel 115°, 130° nebo 150°. Požadovaný úhel závisí na nádobě a vlastnostech jejího obsahu.
Mechanické a hydraulické vyklápěče beden
Mechanické vyklápění
Funguje bez samostatného hydraulického připojení přídavného zařízení. U řetězem ovládaných modelů začne vyklápění po napnutí řetězu při zdvihu vidlic. Výška zahájení výsypu se nastavuje při montáži. Hodí se zejména pro opakovanou práci se stejnými nádobami a místem výsypu.
Hydraulické vyklápění
Pohyb ovládá obsluha prostřednictvím hydrauliky vozíku. Výsyp lze zahájit nezávisle na zdvihu v požadované pracovní poloze v mezích dané sestavy. Podle modelu je možné přidržení nádoby horním ramenem a řízené navazování jednotlivých pohybů.
Pro automatizované provozy existují také elektricky poháněná otočná zařízení. Jejich napájení, řízení a integrace do vozíku se řeší pro konkrétní aplikaci.
Jaké nádoby lze otáčet a vyklápět?
Zařízení se vybírá pro konkrétní dřevěné, plastové nebo kovové bedny, paletové boxy a kontejnery. Důležitá je konstrukce dna, přístup pro vidlice, pevnost stěn i místa, o která se může nádoba opřít. Pro sudy nebo slévárenské pánve se používají specializované manipulátory.
Rozměry bedny jsou stejně důležité jako nosnost
Pro tento rozměr existují specializované vyklápěče. Jiné modely mají nastavitelnou výšku dorazů nebo širší rozsah rozměrů. Stejný vnější rozměr ale nezaručuje kompatibilitu: lišit se mohou ližiny, patky, kapsy na vidlice i horní okraj nádoby.
Nádoba musí zůstat zajištěná během celého pohybu. Podle konstrukce slouží k přidržení boční opěra, horní dorazy, mechanický přidržovač nebo hydraulické rameno. Přítlak musí odpovídat pevnosti nádoby. U boxů bez uzavřených kapes na vidlice je zvlášť důležité vhodně navržené přidržení.
Možnosti výbavy otočných zařízení
Boční posuv
Umožňuje příčné dorovnání nádoby vůči násypce nebo místu odběru. Otoč lze podle řady kombinovat se samostatným či integrovaným bočním posuvem.
Horní přidržovač a boční opěry
Pomáhají udržet bednu při otáčení. Existují mechanická i hydraulická provedení, výškově nastavitelné opěry a různé tvary přidržovacích prvků podle nádoby.
Otočné svěrné vidlice
Spojují otáčení s hydraulickým sevřením nebo změnou rozteče vidlic. Nosnost při nesení na vidlicích se může lišit od nosnosti při sevření. Běžný pozicionér vidlic nelze automaticky používat jako svěrací zařízení.
Úpravy pro náročné prostředí
Pro vlhké provozy, potravinářství nebo slévárny se volí odpovídající ochrana proti korozi, nečistotám či sálavému teplu. Povrchová úprava, ochrana pohonu a hydrauliky musí odpovídat skutečným podmínkám.
Uchycení na nosnou desku nebo na vidlice VZV
Montáž na nosnou desku je běžná u průmyslových otočí. Připojení bývá řešeno závěsem ISO/FEM, například třídy II, III nebo IV. Ověřte také provedení A/B, šířku desky, spodní zajištění a požadavky na vidlice. Původní vidlice lze použít pouze tehdy, pokud vyhovují konstrukci a zajištění dané otoče.
Nasazovací provedení na vidlice existuje například u některých čelních vyklápěčů. Kontroluje se průřez, délka a rozteč vidlic, rozměr nasouvacích kapes a způsob zajištění proti vysunutí. Pro časté střídání příslušenství mohou být vhodné rychloupínací závěsy a rychlospojky.
Hydraulika, rychlost a krouticí moment
Před výběrem hydraulického zařízení ověřte počet potřebných funkcí, pracovní tlak, průtok oleje a připojení hadic. Samostatné ovládání otáčení, bočního posuvu a přidržení může vyžadovat další funkci nebo vhodný ventilový blok. U některých vyklápěčů řídí přidržení a výsyp sekvenční ventil.
Vedle nosnosti porovnejte krouticí moment a rychlost otáčení. Výsledné chování ovlivňuje rozložení hmotnosti nákladu i hydraulika vozíku. Pro pravidelné pracovní cykly může být užitečné nastavení koncových poloh nebo zastavení ve vybraném úhlu.
Nosnost zařízení a zbytková nosnost vozíku
Kompaktní vyklápěče beden mohou být určené například pro 450 kg, robustnější čelní provedení pro 2 000 kg. U otočí se setkáte s modely pro jednotky tun i s těžkými průmyslovými variantami. Uvedená nosnost vždy platí pro konkrétní těžiště a způsob použití.
Rozhoduje celá sestava: vozík + zařízení + náklad
Hmotnost příslušenství a předsazení nákladu mění zbytkovou nosnost VZV. Nosnost uvedená na otoči proto sama neříká, kolik může konkrétní vozík zvednout a bezpečně otočit.
Počítejte s hmotností nádoby i obsahu, polohou těžiště a výškou zdvihu. U některých zařízení se liší dovolené zatížení při přepravě a při otáčení. Přípustnou kombinaci musí potvrdit dokumentace a posouzení konkrétní sestavy.
Použití v zemědělství, výrobě i recyklaci
V ovocnářství a zelinářství slouží zařízení k vyprazdňování boxů s úrodou. V potravinářství pomáhají přesouvat suroviny do dalšího zpracování. Ve výrobě a recyklaci se využívají pro přepravní bedny, technologické nádoby a materiálové kontejnery. Náročné slévárenské aplikace vyžadují speciálně určené provedení.
Při návrhu pracoviště zohledněte obrys nádoby během celého otáčení, prostor nad podlahou a pod stropem, výšku hrany násypky i chování vysypávaného materiálu. Údržbu závěsů, přidržení, pohonu a hydrauliky provádějte podle návodu konkrétního zařízení.
Prohlédněte si také další přídavná zařízení pro VZV.
Připravíme řešení pro váš vozík a nádoby
Pošlete nám typ vozíku, fotografii jeho štítku a nosné desky, rozměry nádoby a hmotnost včetně obsahu. Pomůže fotografie dna, kapes na vidlice a horního okraje nádoby.
Doplňte požadovaný směr a úhel výsypu, pracovní výšku, četnost používání a dostupnou hydrauliku. Ověříme vhodné uchycení, přidržení i možnosti atypických rozměrů a výbavy.
Poptat na info@woziky.czPotřebujete poradit?
