Elektrický vysokozdvižný vozík EP DS3 15/3900 – 1500 kg, Li-ion
- Kompletní specifikace
- Ke stažení
- Elektrický vysokozdvižný vozík EP DS3 15/3900 – 1500 kg, Li-ion83 369 Kč/ ks68 900 Kč bez DPH

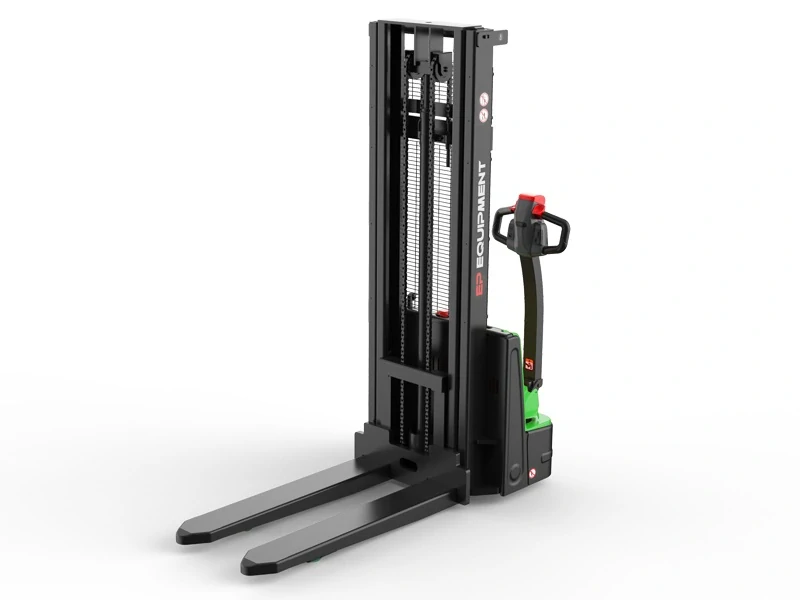

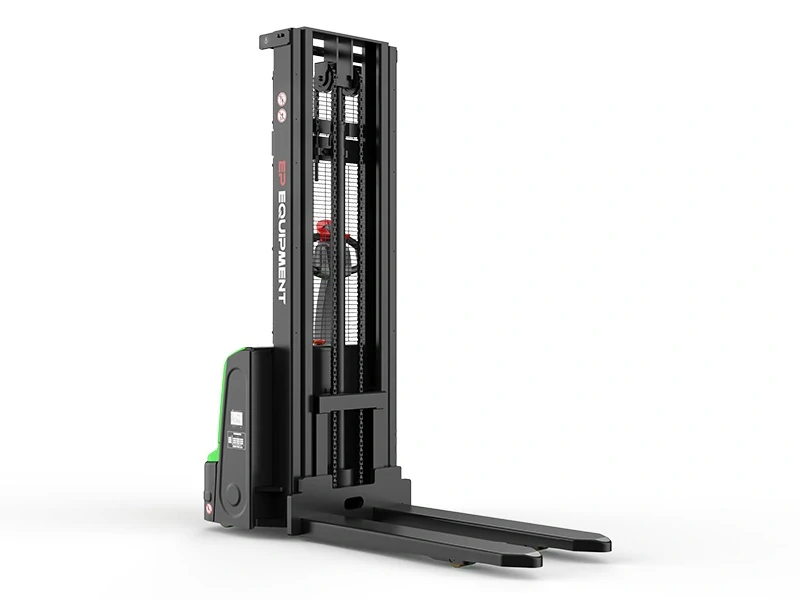

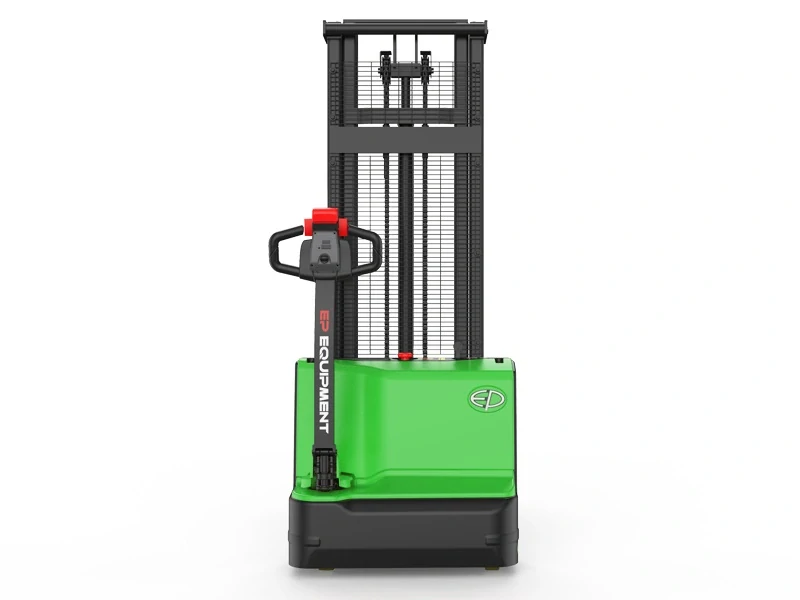

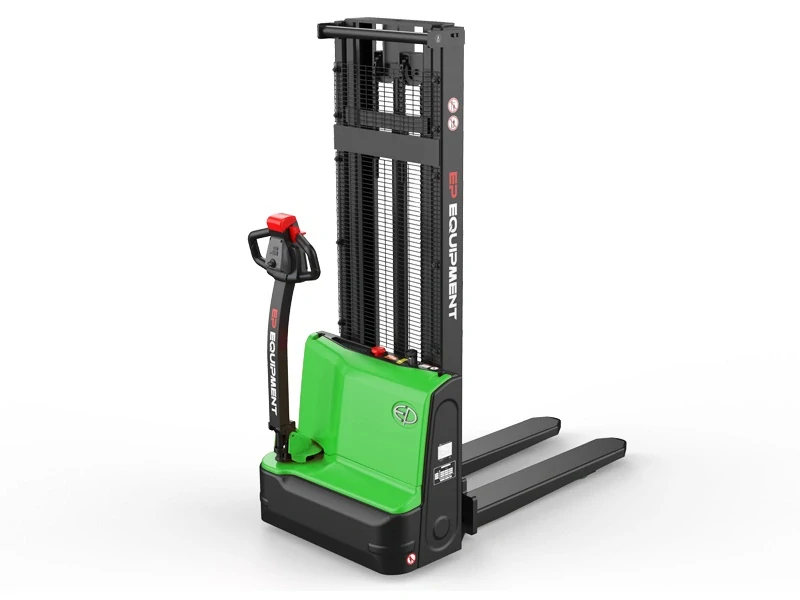

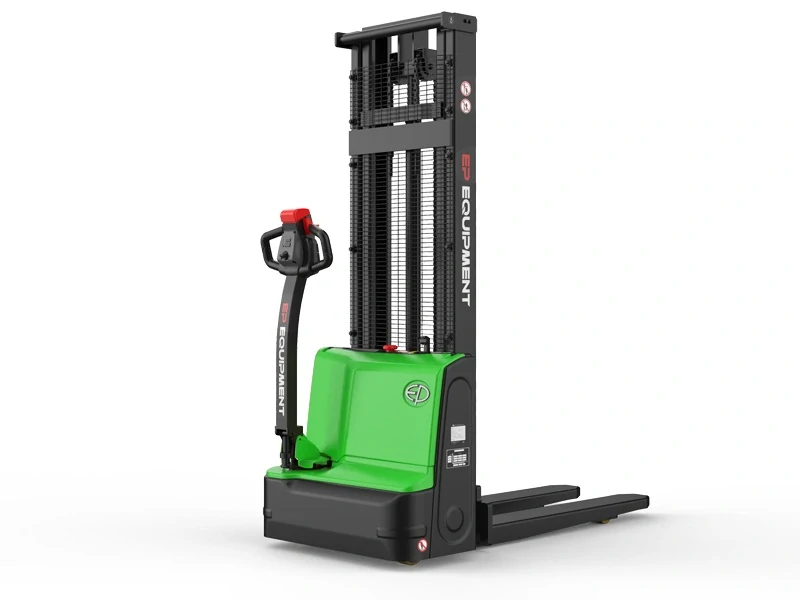

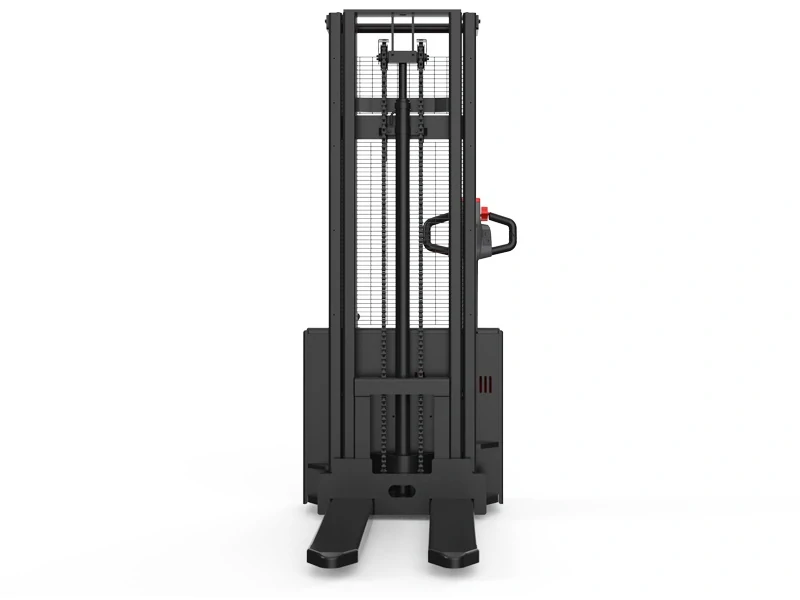

Elektrický vysokozdvižný vozík EP DS3 15/3900 – 1500 kg, Li-ion
EP DS3 15/3900 je plně elektrický ručně vedený vysokozdvižný vozík s jmenovitou nosností 1500 kg a výškou zdvihu 3900 mm. Je určen pro přepravu, stohování a zakládání palet ve skladech, výrobních provozech, logistice a expedici.
Kombinuje Li-ion baterii 24 V / 40 Ah, vestavěný nabíječ a duplexní stožár bez volného zdvihu. Elektrický pojezd i zdvih usnadňují každodenní manipulaci a umožňují zakládání palet do vyšších úrovní regálů.
Elektrický zakladač se zdvihem 3900 mm
Pro každodenní manipulaci, přepravu a stohování paletovaných nákladů při dodržení grafu zbytkové nosnosti.
Nejvyšší běžná varianta řady DS3 umožňuje zakládání palet do vyšších úrovní regálových systémů.
Moderní bateriová technologie s možností praktického průběžného dobíjení.
Integrovaný nabíječ 24 V / 15 A umožňuje jednoduché nabíjení ze standardní sítě 230 V.
Duplexní stožár se zdvihem 3900 mm
EP DS3 15/3900 používá duplexní stožár bez volného zdvihu. Výška spuštěného stožáru činí 2517 mm.
Obchodní označení varianty pracuje se zdvihem 3900 mm. Technický list výrobce uvádí konstrukční hodnotu 3918 mm a maximální výšku vysunutého stožáru 4432 mm.
Zbytková nosnost při vyšším zdvihu
Hodnota 1500 kg představuje jmenovitou nosnost modelu při těžišti nákladu 600 mm. S rostoucí výškou zdvihu se bezpečná nosnost vozíku snižuje.
Podle grafu nosnosti výrobce činí při zdvihu kolem 3900 mm zbytková nosnost přibližně 600 kg. Při plánování zakládání do vyšších regálových úrovní je proto vždy nutné vycházet z grafu nosnosti konkrétního vozíku.
Li-ion baterie 24 V / 40 Ah
Nabízená konfigurace EP DS3 15/3900 je vybavena Li-ion baterií 24 V / 40 Ah. Li-ion technologie nevyžaduje pravidelnou údržbu typickou pro klasické olověné trakční baterie a umožňuje také průběžné mezidobíjení.
Vestavěný nabíječ 24 V / 15 A
Li-ion provedení DS3 je vybaveno vestavěným nabíječem 24 V / 15 A. Nabíjení lze provádět ze standardní elektrické sítě 230 V.
Nabíječ je součástí samotného vozíku, takže není nutné skladovat a připojovat samostatnou externí nabíjecí jednotku.
Kompaktní konstrukce i při zdvihu téměř 4 metry
Celková šířka vozíku činí pouze 834 mm a poloměr otáčení 1470 mm.
Vidlice mají délku 1150 mm a standardní rozteč pro manipulaci s europaletami. DS3 tak nabízí kombinaci vysokého zdvihu a relativně kompaktních půdorysných rozměrů.
Bezpečnost při práci ve větší výšce
Při zvednutém stožáru vozík automaticky omezuje rychlost pojezdu.
Ochranná drátěná síť odděluje obsluhu od pohyblivých částí stožáru.
Bezpečnostní prvek na hlavě řídicí oje pomáhá chránit obsluhu při couvání.
Umožňuje přesnou manipulaci v prostoru, kde není možné plně sklopit řídicí oj.
Elektrický pojezd a zdvih na řídicí oji
Hlavní ovládací funkce jsou soustředěny na hlavě řídicí oje. Obsluha zde ovládá směr a rychlost pojezdu i elektrické zvedání a spouštění vidlic.
Režim pomalé jízdy „želva“ usnadňuje přesné najíždění k paletám, regálům a manipulaci v omezeném prostoru.
Polyuretanová kola pro skladový provoz
EP DS3 používá polyuretanová kola vhodná pro běžné skladové a průmyslové podlahy.
Hnací kolo má rozměr Ø 190 × 55 mm, přídavná stabilizační kola výrobce uvádí v rozměru přibližně Ø 128 × 50 mm a zátěžová kola pod vidlicemi Ø 74 × 88 mm v jednoduchém provedení.
Výkon EP DS3 15/3900
Technické parametry EP DS3 15/3900
| Výrobce | EP Equipment |
|---|---|
| Model | DS3 15/3900 |
| Typ vozíku | ručně vedený elektrický vysokozdvižný vozík / zakladač |
| Pohon | elektrický |
| Jmenovitá nosnost | 1500 kg |
| Vyložení těžiště | 600 mm |
| Zbytková nosnost při cca 3900 mm | cca 600 kg |
| Provozní hmotnost | 530 kg |
| Typ stožáru | Duplex bez volného zdvihu |
| Obchodní výška zdvihu | 3900 mm |
| Technická hodnota h3 + h13 | 3918 mm |
| Výška spuštěného stožáru | 2517 mm |
| Max. výška vysunutého stožáru | 4432 mm |
| Volný zdvih | bez volného zdvihu |
| Výška spuštěných vidlic | cca 90 mm |
| Celková šířka | 834 mm |
| Délka stroje bez vidlic | 557 mm |
| Délka vidlic | 1150 mm |
| Rozměr vidlice | 75 × 170 × 1150 mm |
| Šířka nosiče vidlic | 680 mm |
| Rozteč / šířka vidlic | 570 mm |
| Světlá výška ve středu rozvoru | 30 mm |
| Poloměr otáčení | 1470 mm |
| Pracovní ulička – paleta 800 × 1200 mm | 2235 mm |
| Pracovní ulička – paleta 1000 × 1200 mm | 2302 mm |
| Materiál kol | polyuretan (PU) |
| Hnací kolo | Ø 190 × 55 mm |
| Přídavná kola | Ø 128 × 50 mm |
| Zátěžová kola | Ø 74 × 88 mm, Single |
| Rychlost pojezdu s nákladem / bez nákladu | 4,0 / 4,5 km/h |
| Rychlost zdvihu s nákladem / bez nákladu | 0,085 / 0,13 m/s |
| Rychlost spouštění s nákladem / bez nákladu | 0,105 / 0,085 m/s |
| Max. stoupavost s nákladem / bez nákladu | 3 / 10 % |
| Provozní brzda | elektromagnetická |
| Motor pojezdu | 0,75 kW |
| Motor zdvihu | 2,2 kW |
| Typ baterie | Li-ion |
| Baterie | 24 V / 40 Ah |
| Nabíječ | vestavěný 24 V / 15 A |
| Napájení nabíječe | 230 V |
| Řízení | mechanické |
| Hlučnost | 74 dB(A) |
| Plazivá jízda při svislé oji | ano |
| Zpomalení při zvednutém stožáru | ano |
| Ochranná mříž | ano |
| Bezpečnostní kolizní tlačítko | ano |
Kde EP DS3 15/3900 využijete?
Varianta DS3 15/3900 je vhodná především tam, kde je potřeba kombinovat běžnou přepravu palet s jejich zakládáním do regálů ve výšce až přibližně 3,9 m.
Elektrický vysokozdvižný vozík se zdvihem 3900 mm
Elektrický vysokozdvižný vozík EP DS3 15/3900 je elektrický zakladač s jmenovitou nosností 1500 kg a výškou zdvihu 3900 mm. Je určen pro přepravu, stohování a zakládání europalet ve skladech a výrobních provozech.
Elektrický pojezd a zdvih, Li-ion baterie 24 V / 40 Ah, duplexní stožár a vidlice dlouhé 1150 mm umožňují efektivní každodenní manipulaci v logistice, expedici a zásobování.
EP DS3 15/3900 je vhodnou volbou pro firmy, které hledají elektrický zakladač 1500 kg, vysokozdvižný paletový vozík nebo elektrický vysokozdvižný vozík se zdvihem téměř 4 metry.
Pomůžeme vám ověřit potřebnou výšku zdvihu, hmotnost nákladu a zbytkovou nosnost pro konkrétní regálovou úroveň.
