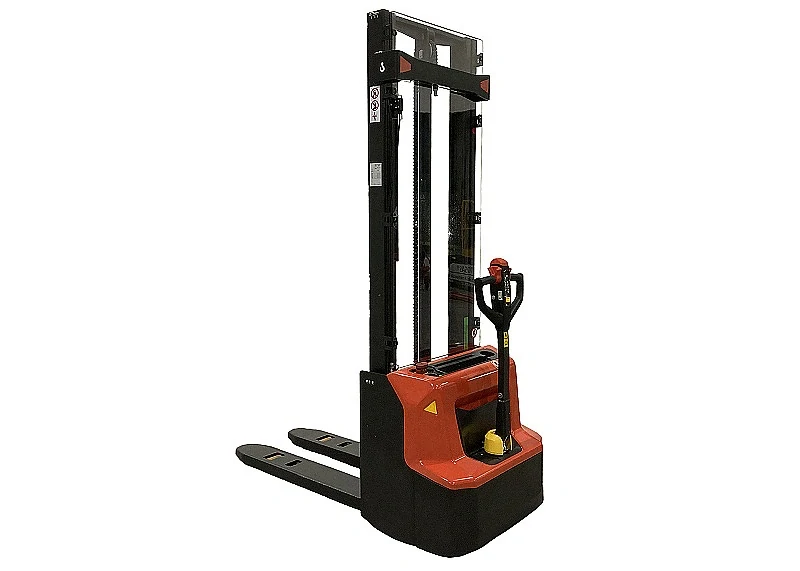

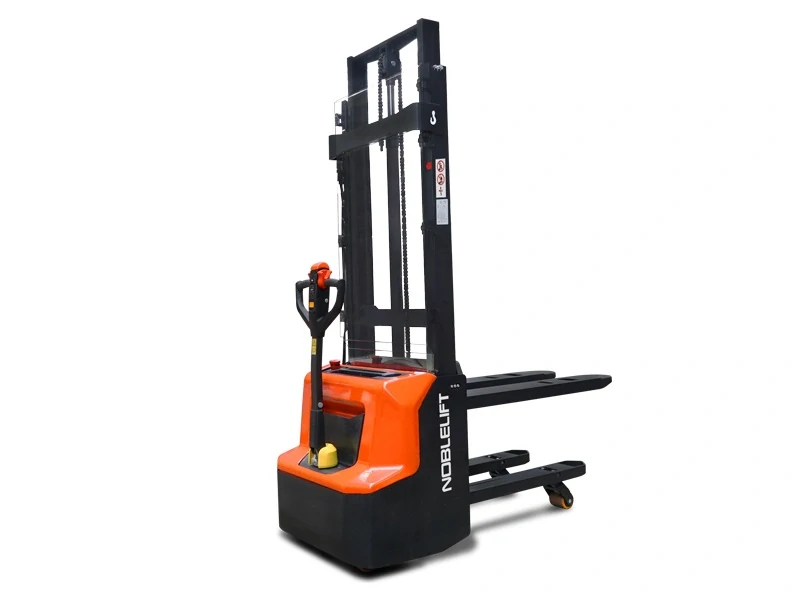

Elektrický vysokozdvižný vozík PVE 12 ND/3600 – 1200 kg, přízdvih, Li-ion
- Kompletní specifikace
- Ke stažení
- Elektrický vysokozdvižný vozík PVE 12 ND/3600 – 1200 kg, přízdvih, Li-ion120 879 Kč/ ks99 900 Kč bez DPH
Elektrický vysokozdvižný vozík PVE 12 ND/3600 – 1200 kg, přízdvih, Li-ion
PVE 12 ND/3600 je plně elektrický ručně vedený vysokozdvižný vozík s nosností 1200 kg, zdvihem až 3600 mm a samostatným přízdvihem podpěrných ramen.
Právě přízdvih odlišuje model PVE 12 ND od běžného elektrického zakladače. Umožňuje zvednout podpěrná ramena nad podlahu, usnadňuje překonávání přechodů a ramp a umožňuje manipulaci se dvěma paletami současně.
Vozík je vybaven Li-ion baterií 24 V / 60 Ah, integrovaným nabíječem 25 A, LCD displejem a kompaktní konstrukcí vhodnou pro sklady, výrobu, zásobování a logistiku.
Elektrický zakladač s přízdvihem pro efektivnější manipulaci
Elektrický zdvih pro přepravu, stohování a zakládání paletovaných nákladů.
Duplexní stožár umožňuje zakládání palet do vyšších úrovní regálových systémů.
Samostatný zdvih podpěrných ramen zlepšuje průchodnost a rozšiřuje možnosti využití vozíku.
Konstrukce s přízdvihem umožňuje při vhodné manipulaci přepravovat dvě palety současně.
Co znamená přízdvih podpěrných ramen?
Standardní elektrický zakladač zvedá náklad pomocí vidlic vedených po stožáru. Model PVE 12 ND navíc umožňuje samostatně zvednout také spodní podpěrná ramena vozíku.
Přízdvih dosahuje 120 mm. Díky němu se podpěrná ramena dostanou výše nad podlahu, což usnadňuje například přejezdy přes běžné přechody, rampy nebo mírné nerovnosti.
Možnost přepravy dvou palet současně
Funkce přízdvihu umožňuje využít vozík také pro současnou manipulaci se dvěma paletami – jednu paletu lze přepravovat na hlavních zdvihacích vidlicích a druhou pomocí zvednutých podpěrných ramen.
Tato funkce může výrazně zefektivnit interní přepravu například mezi skladem, výrobní linkou, expedicí nebo zásobovacím místem. Při konkrétní kombinaci nákladů je vždy nutné respektovat nosnosti a provozní podmínky stanovené výrobcem.

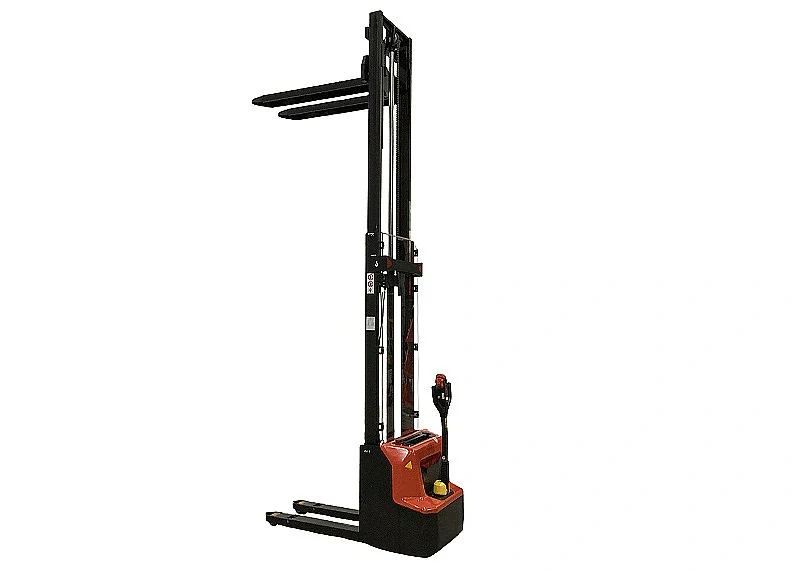

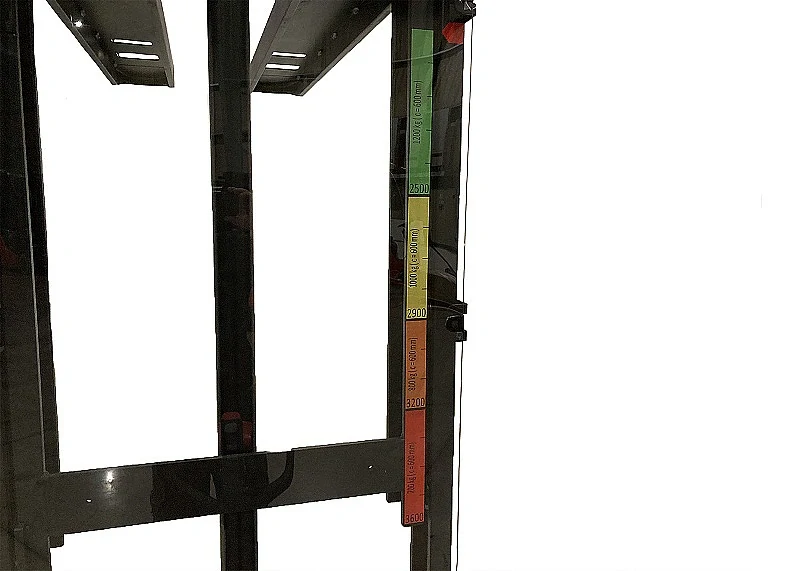

Duplexní stožár se zdvihem 3600 mm
PVE 12 ND/3600 je vybaven duplexním stožárem bez volného zdvihu. Výška spuštěného stožáru činí 2320 mm a maximální výška stožáru při plném vysunutí dosahuje 4077 mm.
Technický list rozlišuje vlastní dráhu zdvihu h3 = 3514 mm a výšku spuštěných vidlic 86 mm. Výsledná horní poloha vidlic tak činí 3600 mm.
Li-ion baterie 24 V / 60 Ah
Vozík je vybaven Li-ion baterií 24 V / 60 Ah. Li-ion technologie umožňuje jednoduché průběžné dobíjení a nevyžaduje pravidelnou údržbu typickou pro klasické olověné trakční baterie.
Hmotnost baterie podle technického listu činí přibližně 19 kg.
Integrovaný nabíječ 24 V / 25 A
Nabíječ je zabudovaný přímo ve vozíku. Pro nabíjení proto není nutné používat samostatnou externí nabíjecí jednotku.
Integrovaný nabíječ má výstup 24 V / 25 A a vozík lze připojit ke standardní síti 230 V.

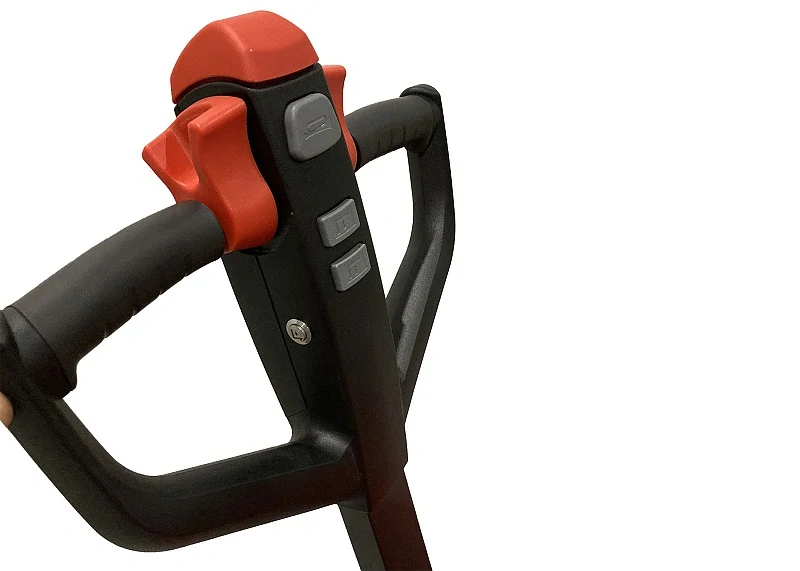

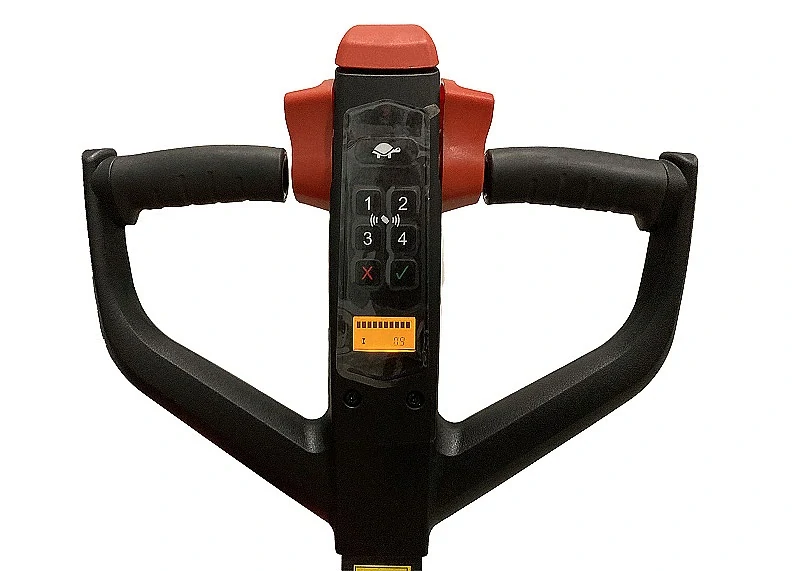

LCD displej, PIN a přístup pomocí čipových karet
Uprostřed umístěná řídicí oj spolu s širokým stožárem poskytuje obsluze dobrý výhled při manipulaci s paletami i při pohybu mezi regály.
Přehledné zobrazení provozních informací přímo před obsluhou.
Vozík lze zpřístupnit pouze oprávněné obsluze pomocí PIN kódu.
Další možnost autorizovaného přístupu k ovládání vozíku.
Praktická výbava integrovaná do ovládací části vozíku.

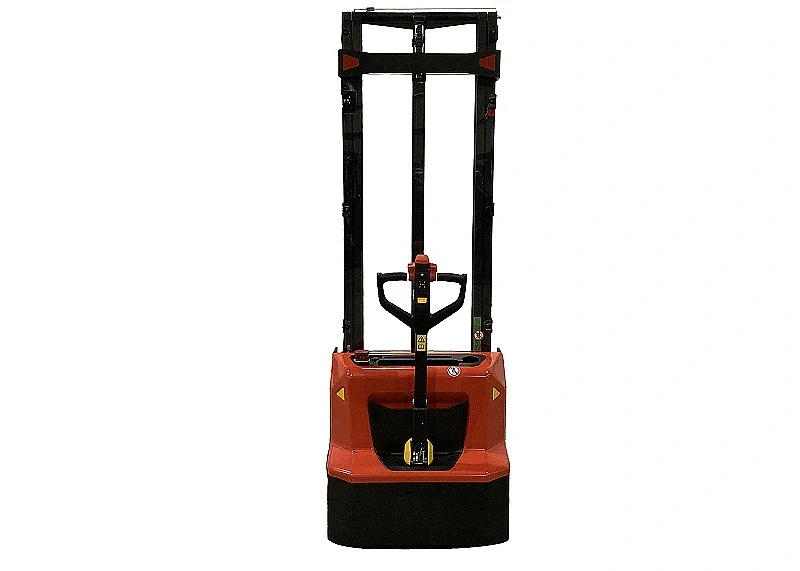

Kompaktní konstrukce pro skladové uličky
Přes schopnost zdvihu do výšky 3,6 metru má PVE 12 ND celkovou šířku pouze 800 mm.
Poloměr otáčení se podle polohy podpěrných ramen pohybuje přibližně mezi 1384 a 1467 mm. Díky tomu je vozík dobře ovladatelný při práci mezi regály i v menších skladových prostorách.
Vidlice 1150 mm pro běžnou paletovou manipulaci
Hlavní nosné vidlice mají rozměr 60 × 180 × 1150 mm. Výrobce uvádí šířku přes vidlice 570 nebo 685 mm podle konfigurace.
Délka 1150 mm odpovídá běžné manipulaci s europaletami a standardním paletovaným zbožím.
Polyuretanová kola pro skladový provoz
PVE 12 ND používá polyuretanová kola vhodná pro hladké skladové a průmyslové podlahy.
Hnací kolo má rozměr Ø 210 × 75 mm, přídavné balanční kolo Ø 100 × 50 mm a zátěžová kola Ø 84 × 93 mm.
Výkon PVE 12 ND/3600
Technické parametry PVE 12 ND/3600
| Značka | NOBLELIFT |
|---|---|
| Model | PVE 12 ND/3600 |
| Typ vozíku | ručně vedený elektrický vysokozdvižný vozík s přízdvihem |
| Provozní typ | chodící obsluha |
| Pohon | elektrický |
| Jmenovitá nosnost | 1200 kg |
| Jmenovitá nosnost zvedacího zařízení | 1200 kg |
| Nosnost podpěrných ramen | 1200 kg |
| Vyložení těžiště | 600 mm |
| Provozní hmotnost včetně baterie | 670 kg |
| Typ stožáru | Duplex bez volného zdvihu |
| Výška spuštěného stožáru | 2320 mm |
| Dráha zdvihu h3 | 3514 mm |
| Max. výška vidlic | 3600 mm |
| Max. výška stožáru | 4077 mm |
| Výška spuštěných vidlic | 86 mm |
| Přízdvih podpěrných ramen | 120 mm |
| Výška řídicí oje min. / max. | 710 / 1150 mm |
| Celková délka | 1752 mm |
| Délka k čelu vidlic | 602 mm |
| Celková šířka | 800 mm |
| Rozměr vidlic | 60 × 180 × 1150 mm |
| Délka vidlic | 1150 mm |
| Šířka přes vidlice | 570 / 685 mm |
| Světlá výška ve středu rozvoru | 24 mm |
| Poloměr otáčení | 1467 / 1384 mm dle polohy podpěrných ramen |
| Pracovní ulička – paleta 800 × 1200 mm | 2209 / 2185 mm dle polohy podpěrných ramen |
| Pracovní ulička – paleta 1000 × 1200 mm | 2290 / 2234 mm dle polohy podpěrných ramen |
| Materiál kol | polyuretan (PU) |
| Hnací kolo | Ø 210 × 75 mm |
| Balanční kolo | Ø 100 × 50 mm |
| Zátěžová kola | Ø 84 × 93 mm |
| Rychlost pojezdu s nákladem / bez nákladu | 4,2 / 4,5 km/h |
| Rychlost zdvihu s nákladem / bez nákladu | 0,11 / 0,16 m/s |
| Rychlost spouštění s nákladem / bez nákladu | 0,13 / 0,11 m/s |
| Max. stoupavost s nákladem / bez nákladu | 5 / 10 % |
| Provozní brzda | elektromagnetická |
| Motor pojezdu | 0,65 kW |
| Motor zdvihu | 2,2 kW |
| Typ baterie | Li-ion |
| Baterie | 24 V / 60 Ah |
| Hmotnost baterie | 19 kg |
| Nabíječ | integrovaný 24 V / 25 A |
| Napájení nabíječe | 230 V |
| Typ pohonné jednotky | DC |
| Hlučnost | < 70 dB(A) |
| LCD displej | ano |
| PIN klávesnice | ano |
| Přístup pomocí čipových karet | ano |
| Režim pomalé jízdy „želva“ | ano |
| USB konektor | ano |
| Bezpečnostní kolizní tlačítko | ano |
| Krytování | plechové krytování, ochranné plexisklo |
Kde PVE 12 ND/3600 využijete?
PVE 12 ND je určen pro provozy, kde se kombinuje přeprava palet po skladu s jejich stohováním, zakládáním do regálů a častou interní přepravou.
Elektrický vysokozdvižný vozík 1200 kg s přízdvihem
Elektrický vysokozdvižný vozík PVE 12 ND/3600 je elektrický zakladač s nosností 1200 kg, výškou zdvihu 3600 mm a přízdvihem podpěrných ramen.
Přízdvih rozšiřuje možnosti využití oproti běžnému vysokozdvižnému paletovému vozíku. Umožňuje lepší průchodnost a také manipulaci se dvěma paletami současně.
Li-ion baterie 24 V / 60 Ah, integrovaný 25A nabíječ, kompaktní šířka 800 mm a vidlice 1150 mm dělají z PVE 12 ND praktický elektrický zakladač pro sklady, výrobu, logistiku a zásobování.
Pomůžeme vám posoudit požadovanou výšku zdvihu, hmotnost palet a vhodnost přízdvihu pro váš provoz.
