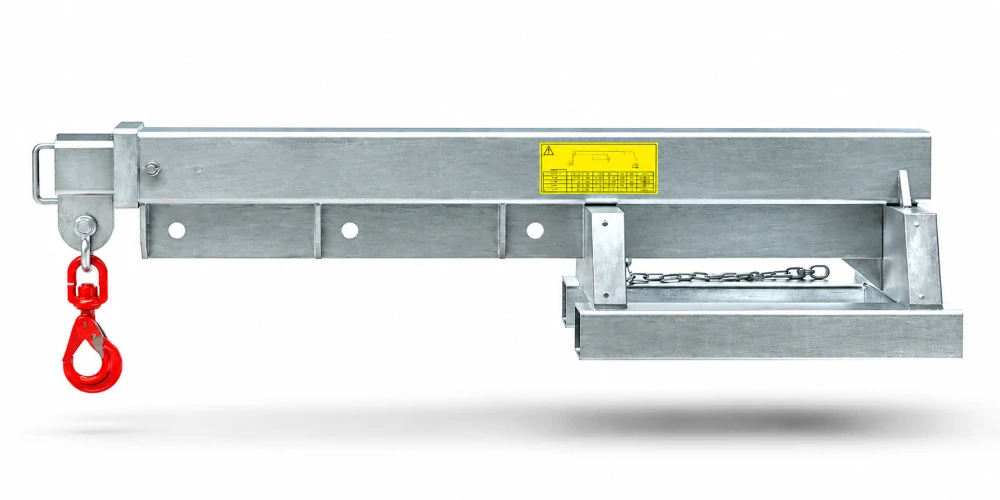

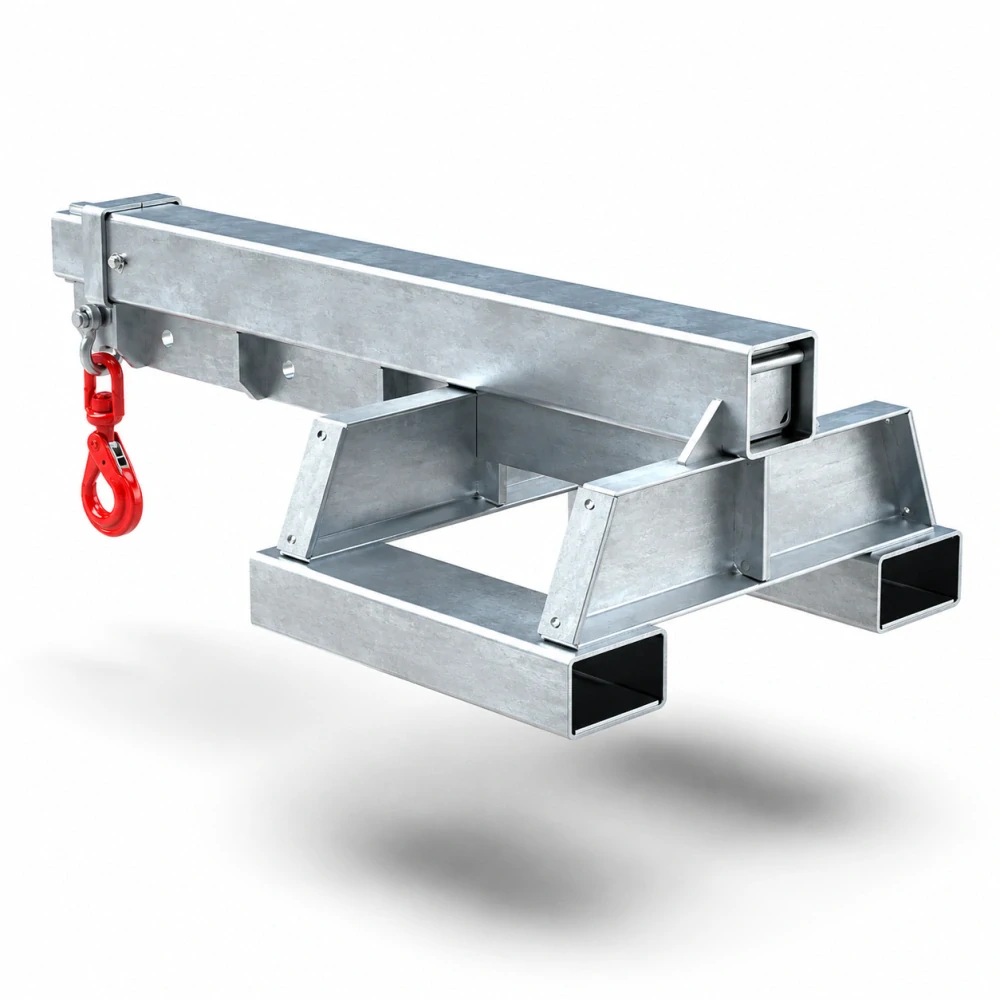

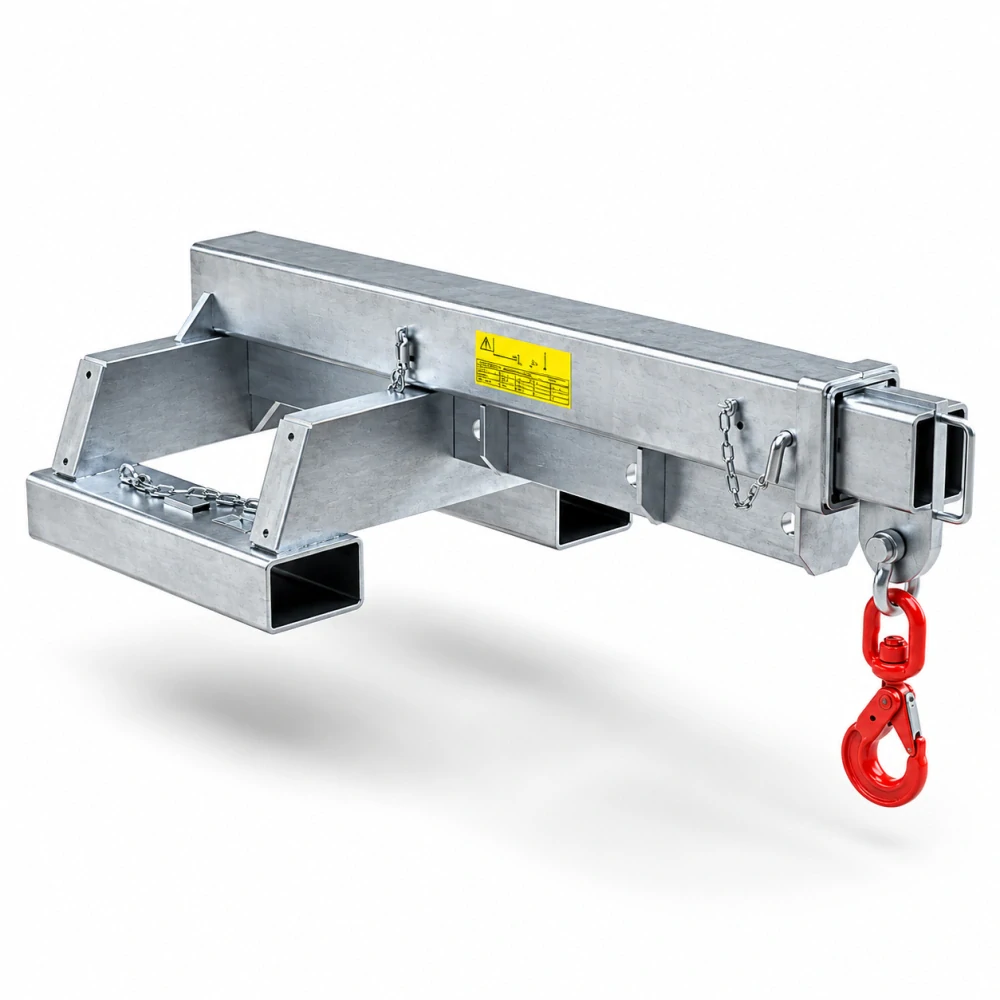

Jeřábové rameno pro VZV HEAVY – nosnost 10 000 kg
- Kompletní specifikace
- Jeřábové rameno pro VZV HEAVY – nosnost 10 000 kg91 718 Kč/ ks75 800 Kč bez DPH
Robustní jeřábové rameno pro vysokozdvižné vozíky určené pro náročné průmyslové aplikace. Samotné rameno nabízí maximální nosnost až 10 000 kg při nejkratší pracovní poloze 920 mm a nastavitelný pracovní rozsah až 3 565 mm.
Nosnost až 10 tun při nejkratším vyložení
Maximální nosnost samotného jeřábového ramene dosahuje 10 000 kg při nejkratší pracovní poloze 920 mm. Se zvětšováním pracovního vyložení se přípustná nosnost ramene postupně snižuje.
Výrobce uvádí celkový rozsah nosnosti samotného ramene 960 až 10 000 kg a nastavitelný pracovní rozsah 920 až 3 565 mm.
Pro těžkou průmyslovou manipulaci
HEAVY je nejsilnější variantou této řady jeřábových ramen. Je určena především pro provozy, kde je potřeba manipulovat s těžkými nebo rozměrnými zavěšenými břemeny a současně využít vysokozdvižný vozík jako nosič přídavného zařízení.
Těžký průmysl
- těžké strojní komponenty,
- technologická zařízení,
- masivní výrobní díly,
- průmyslové konstrukční celky.
Strojírenská výroba
- stroje a jejich komponenty,
- výrobní přípravky a formy,
- konstrukční sestavy,
- montáž a demontáž těžkých částí.
Ocelové konstrukce
- ocelové profily,
- konstrukční díly,
- trubky a vhodně zajištěné svazky,
- ocelové desky s vhodným závěsem.
Stavebnictví
- těžké konstrukční prvky,
- vhodné prefabrikované díly,
- stavební komponenty,
- montážní a manipulační práce.
Servis a údržba
- demontáž těžkých částí zařízení,
- vyjímání technologických komponentů,
- usazování dílů při opravách,
- manipulace při údržbě strojů.
Logistika
- nakládka vhodných zavěšených břemen,
- přemisťování těžkých komponentů,
- rozměrná průmyslová břemena,
- práce vyžadující větší pracovní dosah.
Maximální nosnost samotného ramene 10 000 kg se vztahuje k nejkratší pracovní poloze přibližně 920 mm. Při vysouvání ramene se přípustná nosnost snižuje, proto musí obsluha vždy respektovat konkrétní pracovní polohu a nosnostní diagram zařízení.
Pracovní rozsah a nosnost
Maximální hodnota 10 000 kg platí pouze pro nejkratší pracovní konfiguraci ramene. Pro další pracovní polohy je nutné řídit se nosnostním diagramem, výrobním štítkem a technickou dokumentací zařízení.
Technické parametry
| Provedení | Jeřábové rameno pro VZV – HEAVY |
| Maximální nosnost samotného ramene | 10 000 kg |
| Pracovní poloha pro max. nosnost | nejkratší poloha – cca 920 mm |
| Uváděný rozsah nosnosti | 960–10 000 kg |
| Nastavitelný pracovní rozsah | 920–3 565 mm |
| Vnitřní rozměr kapes pro vidlice | 230 × 110 mm |
| Šířka zařízení | 1 125 mm |
| Výška zařízení | 600 mm |
| Hmotnost zařízení | 502 kg |
| Konstrukce | Robustní ocelová |
| Montáž | Nasunutí na vidlice vysokozdvižného vozíku |
Porovnání jeřábových ramen
| Varianta | Max. nosnost | Pracovní rozsah | Kapsy | Hmotnost |
|---|---|---|---|---|
| SHORT 4,5 t | 4 500 kg | 670–1 905 mm | 130 × 60 mm | 99 kg |
| LONG 4,5 t | 4 500 kg | 870–3 465 mm | 185 × 70 mm | 140 kg |
| HEAVY 10 t | 10 000 kg při 920 mm | 920–3 565 mm | 230 × 110 mm | 502 kg |
Montáž na vidlice VZV
Zařízení se montuje přímo na vidlice vysokozdvižného vozíku. Vnitřní rozměr kapes je 230 × 110 mm. Před objednáním je proto nutné ověřit skutečné rozměry vidlic konkrétního vozíku.
Co je potřeba před použitím ověřit?
Zbytkovou nosnost VZV
Hmotnost ramene 502 kg a vysunutí závěsného bodu výrazně mění těžiště a nosnost celé sestavy.
Pracovní vyložení
Maximální nosnost 10 000 kg platí pouze při nejkratší pracovní poloze. S rostoucím vyložením nosnost klesá.
Rozměry vidlic
Vidlice musí odpovídat kapse 230 × 110 mm a být vhodné pro použití s tímto zařízením.
Zavěšení břemene
Použité řetězy, popruhy a další zdvihací prostředky musí odpovídat hmotnosti a charakteru konkrétního břemene.
Uvedená nosnost se vztahuje k samotnému jeřábovému ramenu. Skutečnou dovolenou nosnost sestavy VZV + rameno + břemeno je nutné určit podle konkrétního vozíku, jeho zbytkové nosnosti, hmotnosti přídavného zařízení, pracovního vyložení, polohy těžiště a provozních podmínek.
