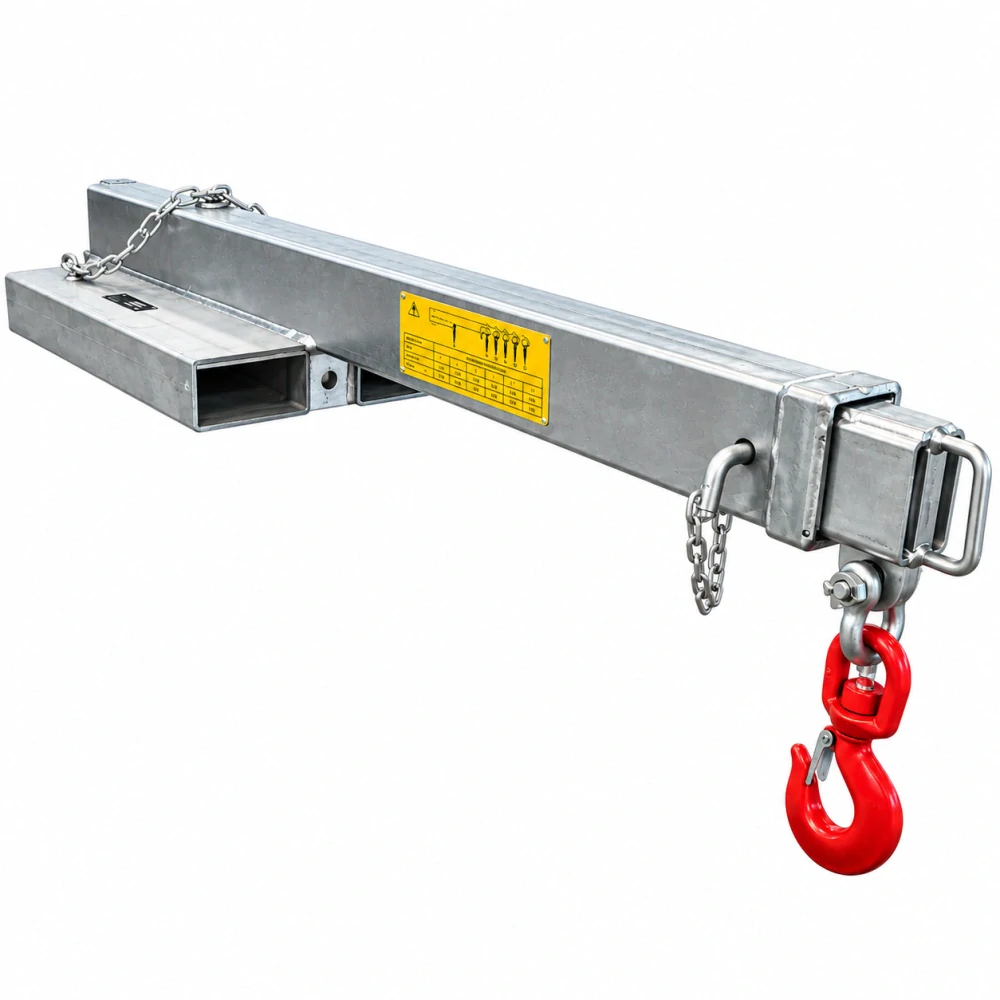

Jeřábové rameno pro VZV SHORT – nosnost 4 500 kg
- Kompletní specifikace
- Jeřábové rameno pro VZV SHORT – nosnost 4 500 kg33 396 Kč/ ks27 600 Kč bez DPH
Kompaktní jeřábové rameno pro vysokozdvižné vozíky s nosností samotného ramene až 4 500 kg a nastavitelným pracovním rozsahem 670 až 1 905 mm. Díky krátkému provedení je vhodné zejména tam, kde je důležitá dobrá ovladatelnost a omezený pracovní prostor.
Kompaktní rameno pro práci v omezeném prostoru
Varianta SHORT je nejkompaktnějším provedením této produktové řady. Oproti dlouhému ramenu má kratší pracovní rozsah, díky čemuž je vhodná zejména pro sklady, výrobní haly, servisní provozy a další místa, kde je omezený manipulační prostor.
Rameno rozšiřuje možnosti vysokozdvižného vozíku při manipulaci s vhodně zavěšenými břemeny, která není možné nebo vhodné nabírat přímo na vidlice.
Kde lze rameno SHORT využít?
Kompaktní provedení je vhodné zejména tam, kde je důležitá přesná manipulace a zároveň není potřeba extrémně dlouhý dosah. Břemeno musí být vždy připojeno vhodnými zdvihacími a vázacími prostředky odpovídajícími dané aplikaci.
Výroba
- strojní a výrobní komponenty,
- montážní celky,
- přípravky a technologické díly,
- manipulace uvnitř výrobních hal.
Sklady
- zavěšená průmyslová břemena,
- rozměrnější komponenty,
- manipulace v užších pracovních prostorech,
- nakládka a vykládka vhodného materiálu.
Servis a údržba
- vyjímání strojních komponentů,
- usazování dílů při opravách,
- montáž technologických součástí,
- servisní manipulační práce.
Stavebnictví
- konstrukční prvky,
- vhodné stavební komponenty,
- ocelové díly a profily,
- manipulace v omezeném prostoru.
Logistika
- nakládka zavěšených břemen,
- přesun průmyslových komponentů,
- práce v distribučních provozech,
- manipulace tam, kde samotné vidlice nestačí.
Strojírenství
- formy a výrobní přípravky,
- technologické součásti,
- ocelové konstrukční díly,
- montážní operace.
SHORT doporučujeme tam, kde je prioritou kompaktní rozměr, dobrá ovladatelnost a práce v omezeném prostoru. Pracovní délku lze nastavit v rozsahu 670 až 1 905 mm, takže je rameno vhodné například pro sklady, výrobní haly, servisní provozy a logistická centra.
Pracovní délka a nosnost
Výrobce uvádí pro toto provedení nastavitelnou délku 670 až 1 905 mm a rozsah nosnosti samotného ramene 750 až 4 500 kg.
Výrobce veřejně uvádí rozsah nosnosti 750 až 4 500 kg a nastavitelnou délku 670 až 1 905 mm. Pro konkrétní nastavení je nutné vždy respektovat nosnostní údaje na zařízení a v technické dokumentaci.
Technické parametry
| Provedení | Jeřábové rameno pro VZV – SHORT |
| Maximální nosnost samotného ramene | 4 500 kg |
| Uváděný rozsah nosnosti | 750–4 500 kg |
| Nastavitelná délka | 670–1 905 mm |
| Vnitřní rozměr kapes pro vidlice | 130 × 60 mm |
| Šířka zařízení | 490 mm |
| Výška zařízení | 240 mm |
| Hmotnost zařízení | 99 kg |
| Konstrukce | Robustní ocelová |
| Montáž | Nasunutí na vidlice vysokozdvižného vozíku |
Porovnání jeřábových ramen
SHORT je zaměřen na kompaktnost a dobrou ovladatelnost, LONG na výrazně větší dosah a 10t varianta na nejtěžší průmyslové aplikace.
| Varianta | Max. nosnost ramene | Pracovní rozsah | Kapsy | Hmotnost |
|---|---|---|---|---|
| SHORT 4,5 t | 4 500 kg | 670–1 905 mm | 130 × 60 mm | 99 kg |
| LONG 4,5 t | 4 500 kg | 870–3 465 mm | 185 × 70 mm | 140 kg |
| 10 t | 10 000 kg | 920–3 565 mm | 230 × 110 mm | 502 kg |
Montáž přímo na vidlice VZV
Rameno se nasouvá přímo na vidlice vysokozdvižného vozíku. Vnitřní rozměr kapes tohoto provedení je 130 × 60 mm. Před objednáním proto doporučujeme ověřit skutečný průřez vidlic konkrétního vozíku.
Výrobce uvádí rychlou montáž bez potřeby speciálního nářadí. Zařízení musí být před zahájením práce správně namontováno a zajištěno podle dodané dokumentace.
Co je potřeba před použitím ověřit?
Zbytkovou nosnost VZV
Přídavné zařízení a vyložení břemene mění zatížení a těžiště celé sestavy. Rozhodující proto není pouze nosnost samotného ramene.
Pracovní nastavení
Přípustná nosnost závisí na konkrétním nastavení ramene. Vždy je nutné respektovat technickou dokumentaci a údaje zařízení.
Rozměry vidlic
Vidlice musí odpovídat kapse 130 × 60 mm a být vhodné pro použití s tímto přídavným zařízením.
Zavěšení břemene
Řetězy, popruhy a další zdvihací prostředky musí odpovídat hmotnosti, tvaru a charakteru konkrétního břemene.
Uvedené hodnoty se vztahují k samotnému jeřábovému ramenu. Skutečnou dovolenou nosnost sestavy VZV + rameno + břemeno je nutné stanovit podle konkrétního vozíku, způsobu montáže, pracovní konfigurace, polohy těžiště a provozních podmínek.
