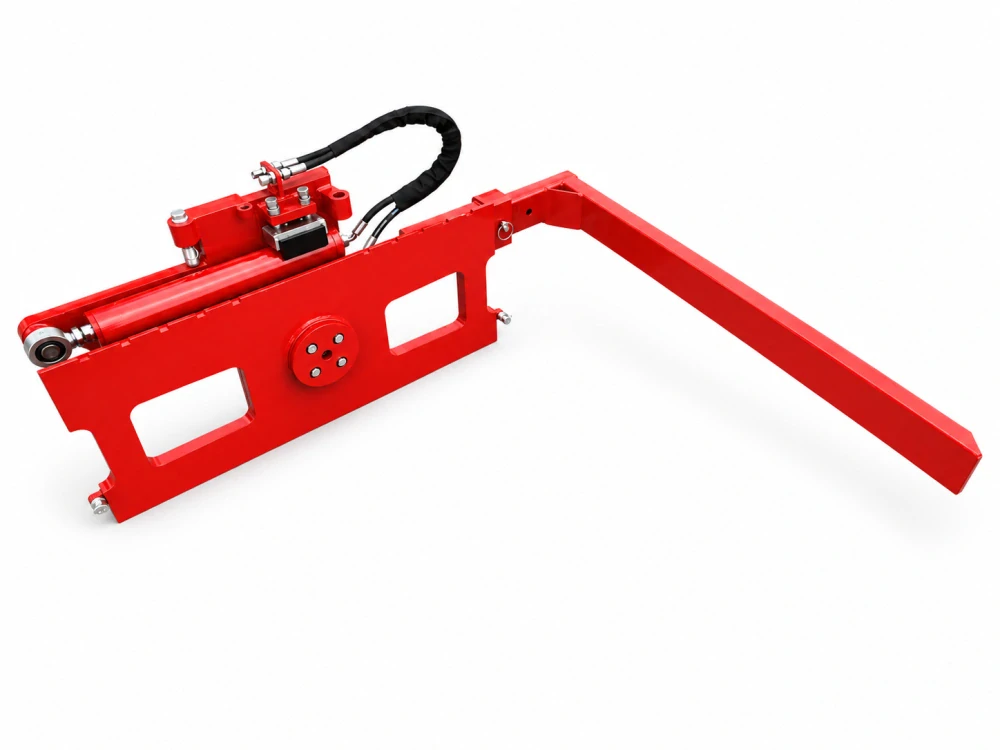

Otočné zařízení OR 25 pro VZV – 180°, nosnost 2 100 kg

Vyprazdňování přepravek přímo z vysokozdvižného vozíku

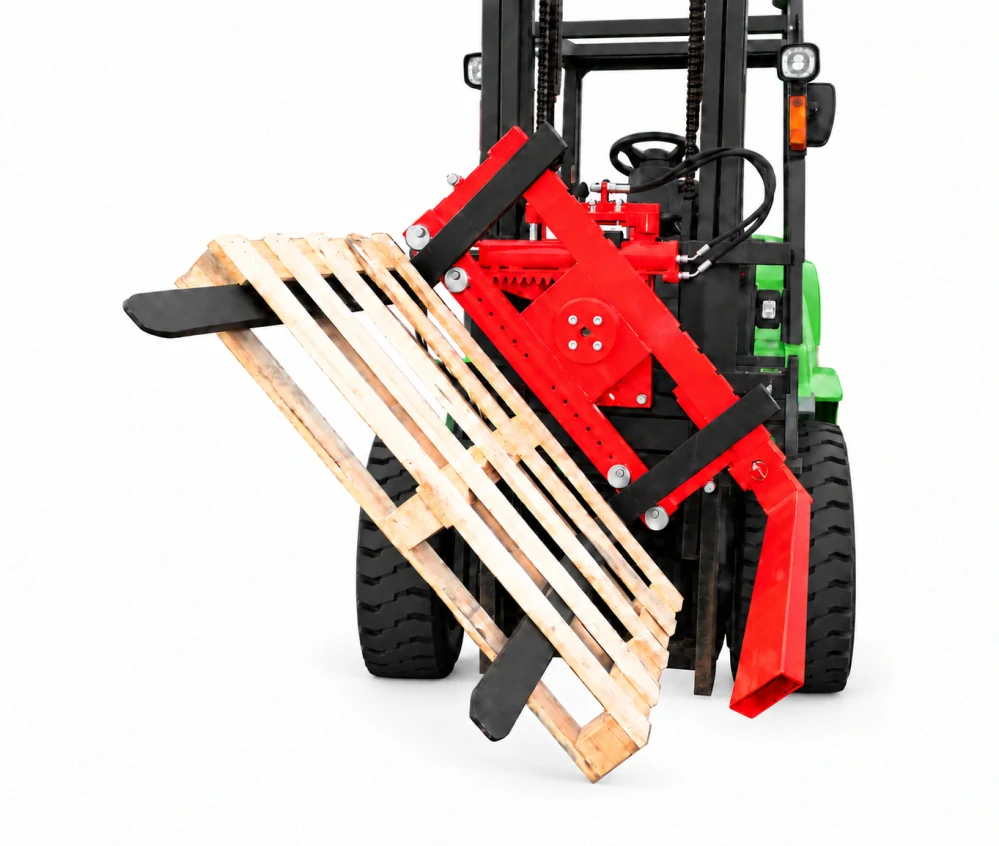

Otočné zařízení OR 25 umožňuje nádobu nejen zvednout a přemístit, ale také hydraulicky natočit a vyprázdnit její obsah. Výrazně tak usnadňuje opakovanou manipulaci s materiálem a omezuje nutnost ručního přesypávání.

Uplatnění najde například při zpracování zemědělských produktů, ve výrobních provozech, logistice, potravinářství nebo odpadovém hospodářství. Používaná nádoba musí být svou konstrukcí, rozměry a způsobem zajištění vhodná pro otáčení.

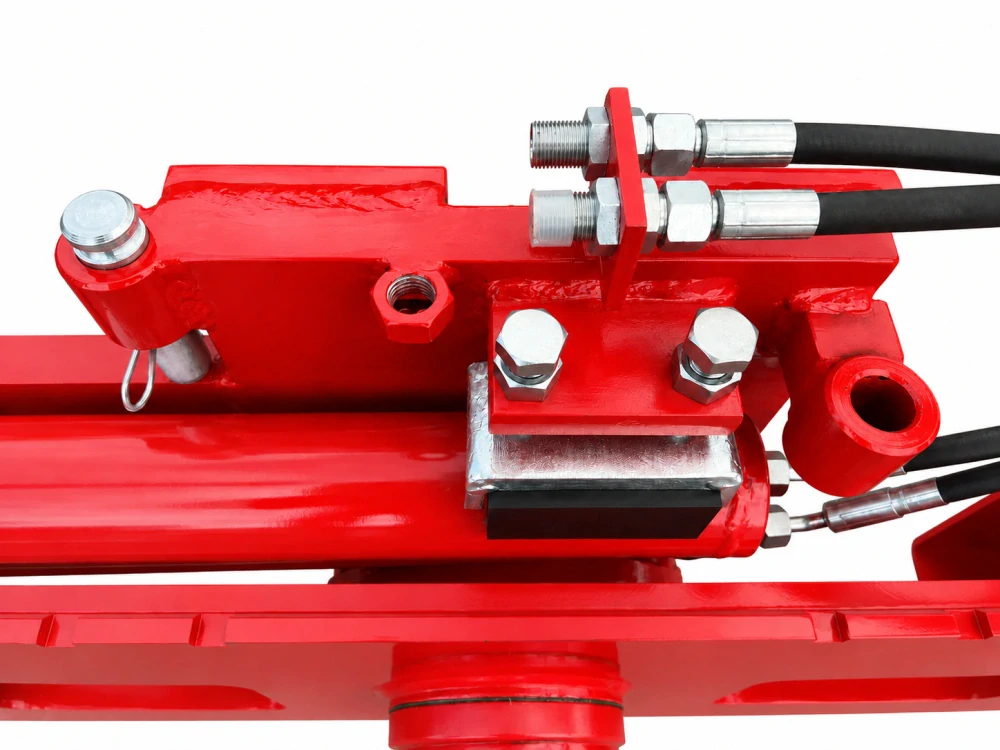

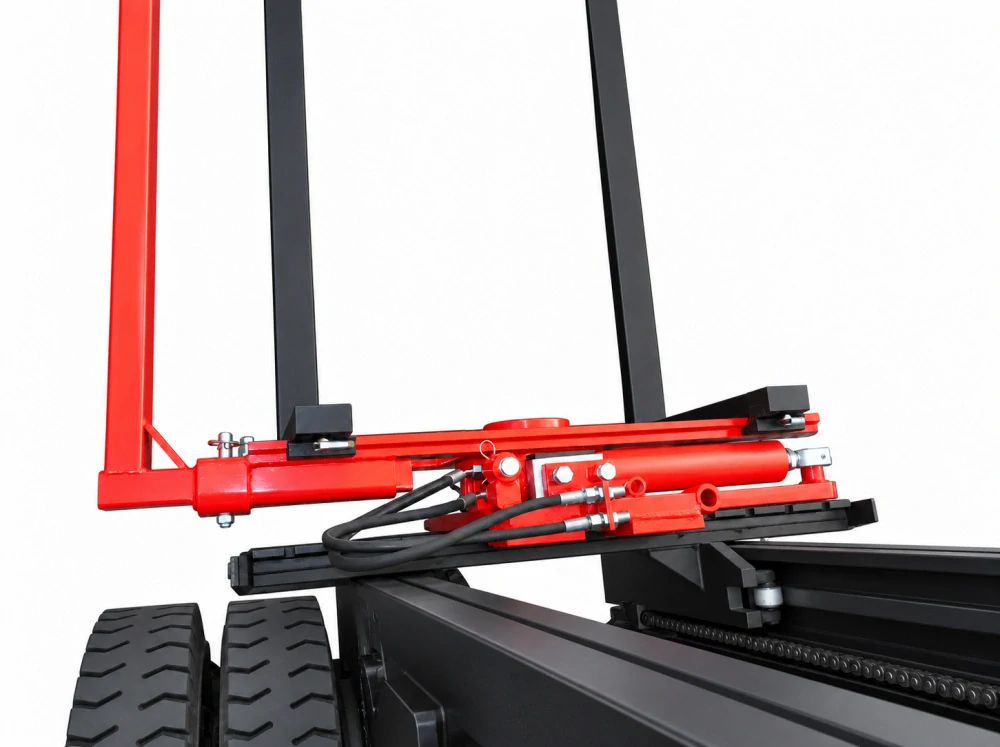

Hydraulické otáčení a boční opěrné rameno

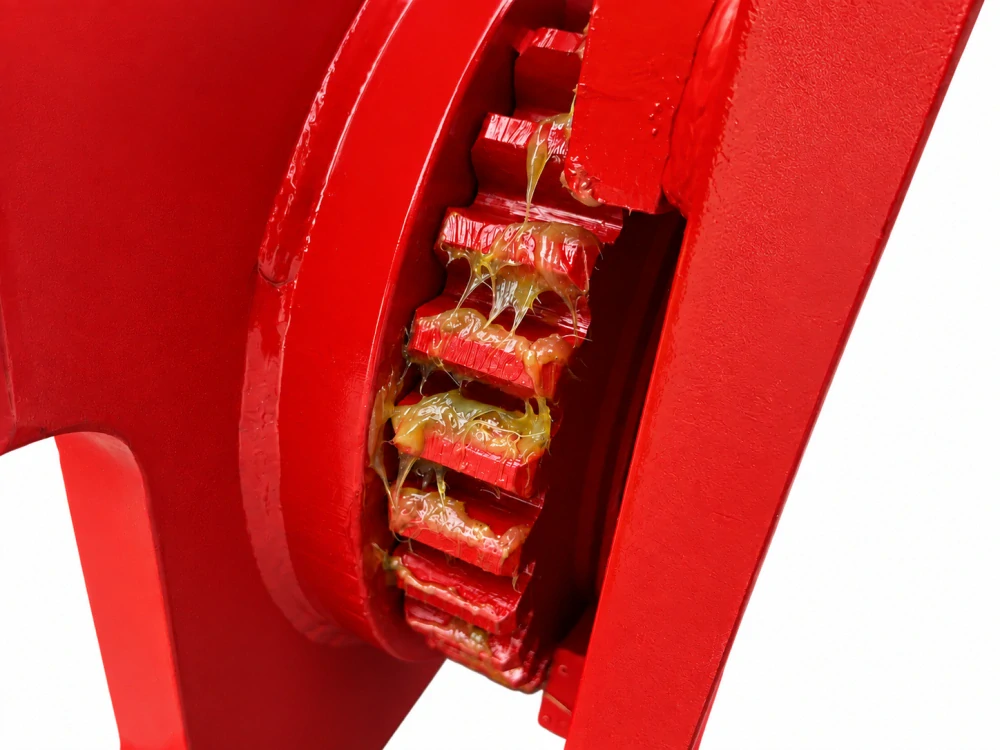

Otáčení v rozsahu 180° zajišťuje hydraulický mechanismus. Zařízení se montuje na nosnou desku vysokozdvižného vozíku třídy ISO II a pro provoz vyžaduje jeden dvojitý hydraulický vývod.

Boční opěrné rameno slouží jako dodatečná opora nádoby při naklápění. Jeho použití je vždy nutné přizpůsobit rozměrům a konstrukci konkrétní bedny, boxu nebo přepravky.

Klíčové výhody

• Robustní ocelová konstrukce – pevné provedení pro opakovanou manipulaci s přepravními nádobami.

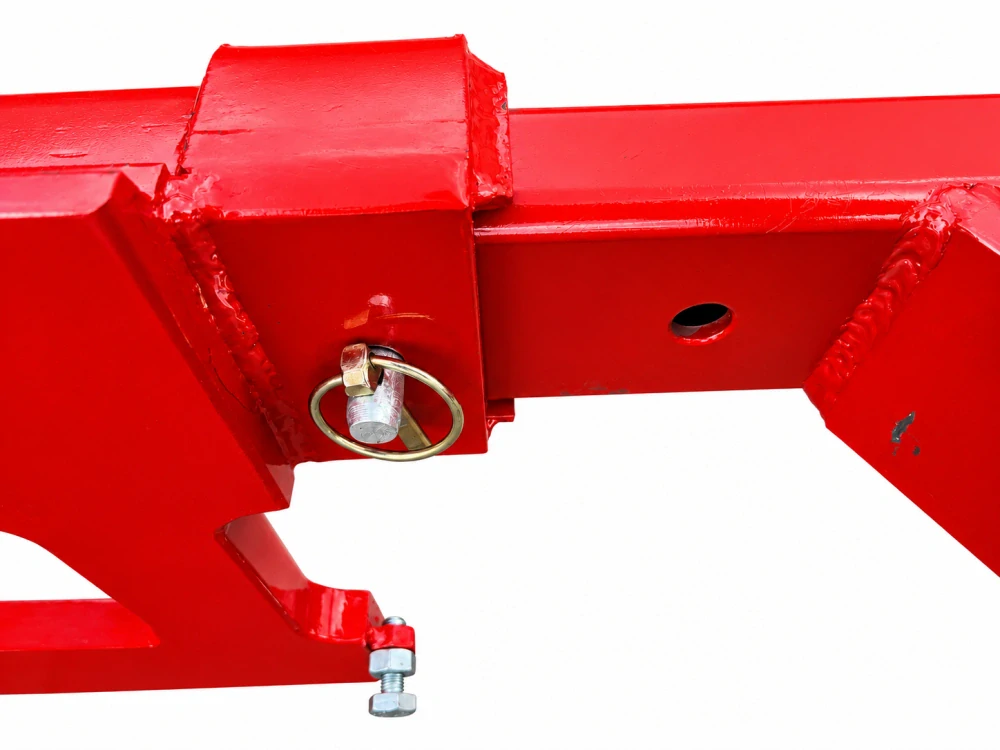

• Montáž na nosnou desku ISO II – zařízení se upevňuje na odpovídající nosnou desku vozíku.
• Možnost použití nosných vidlic – kompatibilní vidlice lze využít také s otočným zařízením.
• Opěrné rameno v základní výbavě – pomáhá stabilizovat nádobu při naklápění.
• Hydraulické otáčení o 180° – pro řízené naklápění a vyprazdňování.
• Levé nebo pravé provedení – směr otáčení lze přizpůsobit uspořádání pracoviště. Standardem je levé provedení.
• Efektivnější využití VZV – vozík získá další pracovní funkci bez nutnosti pořizovat samostatný stroj.

Technické parametry

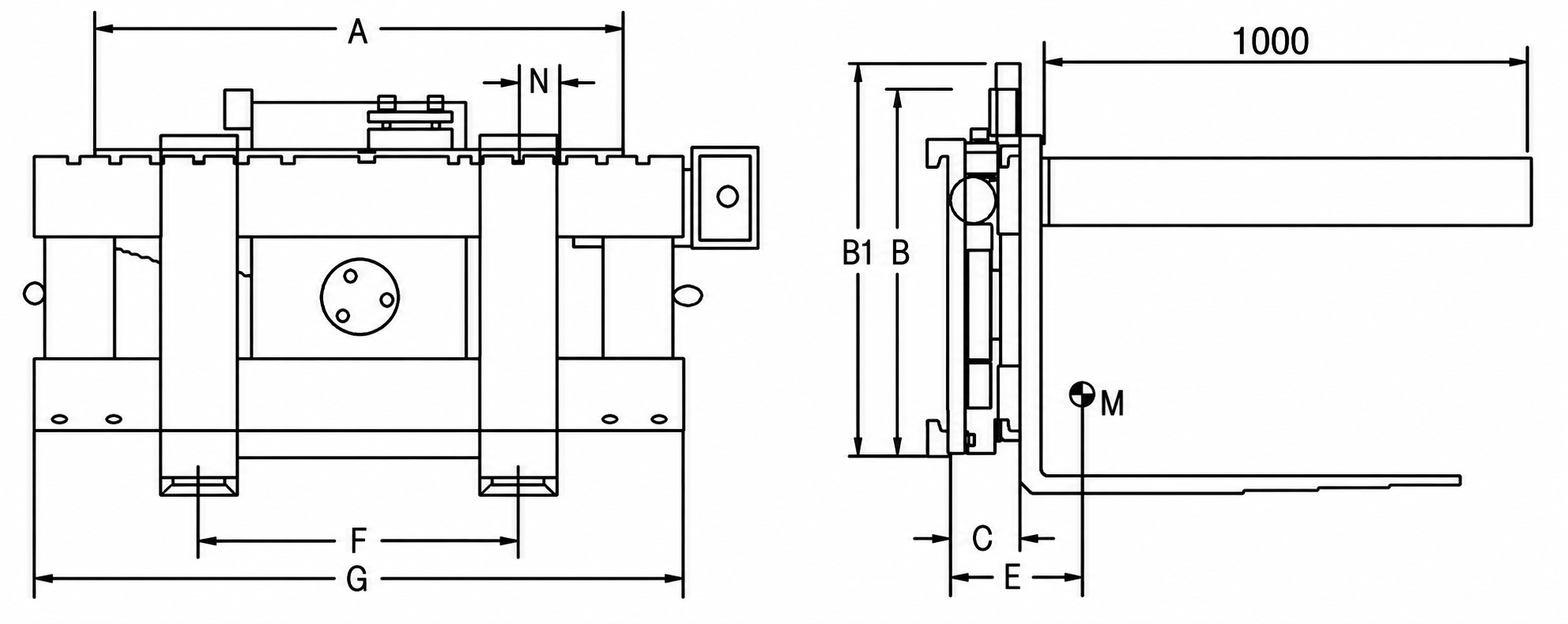

Technický výkres OR 25

Kde otočné zařízení OR 25 využijete?

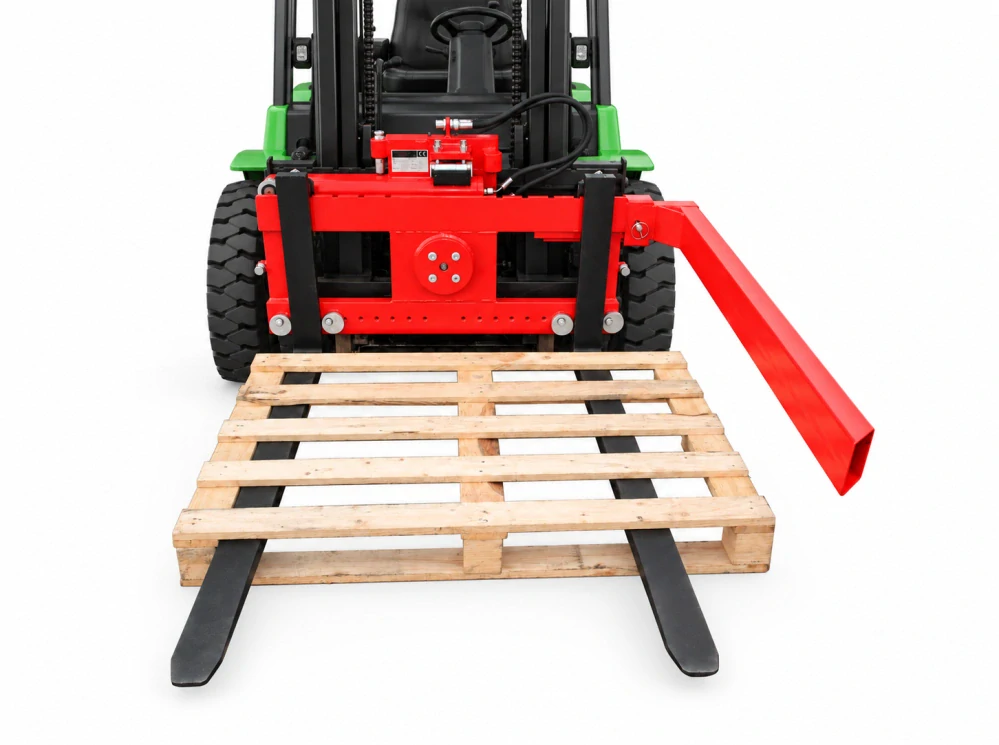

Opěrné rameno

OR 25 je vybaven bočním opěrným ramenem. Udávané maximální zatížení ramena činí 800 kg.

Rameno slouží jako pomocná opora při naklápění nádoby. Nenahrazuje však správné zajištění nákladu a kompatibilitu konkrétní nádoby s otočným zařízením.

Možnost použití vlastních nosných vidlic

S otočným zařízením lze použít kompatibilní nosné vidlice. Před montáží je však potřeba ověřit jejich třídu, způsob uchycení, rozměry a nosnost.

Vzdálenost drážek pro uchycení vidlic činí 75 mm.

Nosné vidlice nejsou součástí dodávky.

Hydraulické požadavky

OR 25 vyžaduje jeden dvojitý hydraulický vývod. Udávaný pracovní tlak zařízení činí 160 bar.

Před objednáním doporučujeme ověřit parametry hydraulického systému konkrétního vysokozdvižného vozíku.

Montáž ve třech základních krocích

Před uvedením do provozu je nutné ověřit správné upevnění, hydraulické připojení, vhodnost nosných vidlic a správnou funkci celé sestavy.

Levé nebo pravé provedení

Směr otáčení lze podle požadavku přizpůsobit konkrétnímu uspořádání pracoviště. Standardním provedením je otáčení na levou stranu.

Pokud je nádoba vyprazdňována do konkrétního zásobníku, stroje nebo technologie, doporučujeme směr otáčení potvrdit již při objednávce.

Příplatková výbava

• Zvýšené opěrné rameno – pro vyšší bedny a přepravní nádoby.
• Rychloupínací kostky – pro usnadnění montáže a demontáže zařízení.

Co ověřit před objednáním?

Při otáčení platí maximální nosnost 1 800 kg. Celkovou vhodnost sestavy je vždy nutné posuzovat také s ohledem na nosnost konkrétního vysokozdvižného vozíku.
