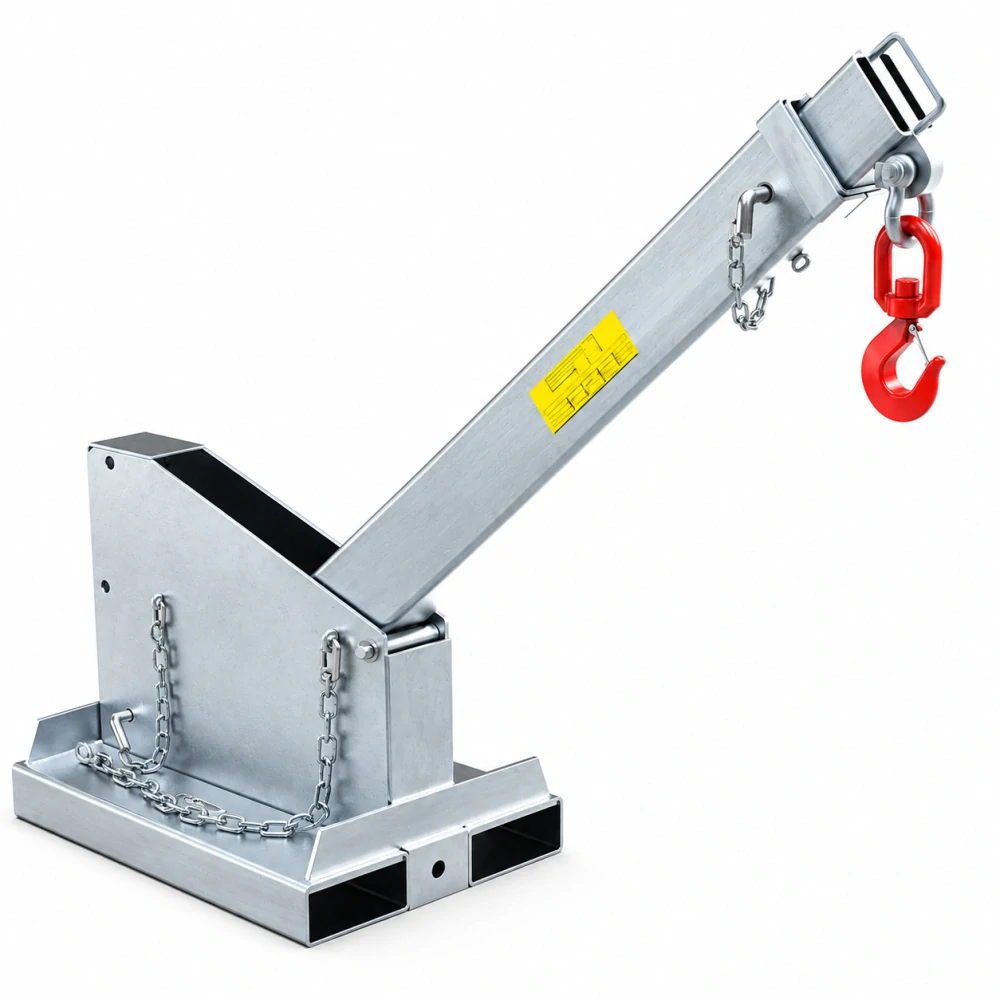

Teleskopické jeřábové rameno pro VZV – 2 500 kg
- Kompletní specifikace
- Teleskopické jeřábové rameno pro VZV – 2 500 kg32 912 Kč/ ks27 200 Kč bez DPH
Teleskopické jeřábové rameno pro vysokozdvižné vozíky s maximální nosností samotného zařízení 2 500 kg. Nastavitelná konstrukce umožňuje přizpůsobit pracovní dosah konkrétní manipulační situaci.
Teleskopické rameno pro variabilní pracovní dosah
Teleskopické provedení umožňuje měnit polohu závěsného bodu podle požadovaného pracovního dosahu. Díky tomu lze jedno zařízení využít pro více typů manipulačních operací.
Jeřábové rameno rozšiřuje možnosti vysokozdvižného vozíku při manipulaci s vhodně zavěšenými břemeny, zejména tam, kde klasické podebrání nákladu vidlicemi není vhodné nebo možné.
Kde lze jeřábové rameno využít?
Výroba a strojírenství
- strojní komponenty,
- výrobní přípravky,
- formy a technologické díly,
- montážní operace.
Servis a údržba
- demontáž strojních částí,
- usazování komponentů,
- opravy technologických zařízení,
- manipulace v omezeném prostoru.
Sklady a logistika
- nakládka a vykládka,
- zavěšené průmyslové komponenty,
- rozměrná břemena,
- specifické manipulační operace.
Stavebnictví
- ocelové konstrukční prvky,
- profily a potrubí,
- vhodně zavěšené stavební díly,
- montážní práce.
Nastavitelná délka umožňuje volit pracovní dosah podle konkrétní manipulační operace. Je však nutné počítat s tím, že se změnou vyložení se zpravidla mění také dovolená nosnost ramene a zbytková nosnost celé sestavy.
Technické parametry
| Provedení | Teleskopické, nastavitelné |
| Určení | Pro vysokozdvižné vozíky |
| Maximální nosnost samotného ramene | 2 500 kg |
| Hmotnost zařízení | 131 kg |
| Pracovní dosah | Nastavitelný – teleskopické provedení |
| Nosnost podle jednotlivých poloh | Dle nosnostního diagramu konkrétního provedení |
| Montáž | Dle konstrukce a kompatibility s konkrétním VZV |
U teleskopických jeřábových ramen se dovolená nosnost mění podle pracovního vyložení. Před použitím je nutné vycházet z nosnostního diagramu konkrétního zařízení a nepoužívat maximální hodnotu 2 500 kg pro všechny polohy ramene.
Nosnost celé sestavy VZV + rameno
Nosnost samotného jeřábového ramene není totožná s dovolenou nosností celé sestavy. Přídavné zařízení má vlastní hmotnost 131 kg a zavěšené břemeno je při použití jeřábového ramene posunuto před vysokozdvižný vozík.
Výsledná zbytková nosnost proto závisí na konkrétním VZV, pracovním vyložení, výšce zdvihu, poloze těžiště, hmotnosti ramene a charakteru břemene.
Skutečnou dovolenou nosnost je nutné stanovit podle konkrétního vysokozdvižného vozíku, způsobu montáže, pracovního vyložení, výšky zdvihu, těžiště břemene a provozních podmínek.
Co ověřit před objednáním?
Parametry vysokozdvižného vozíku
- výrobce a typ VZV,
- jmenovitá nosnost,
- výška zdvihu,
- provedení a rozměry nosné části.
Parametry břemene
- maximální hmotnost,
- požadovaný pracovní dosah,
- poloha těžiště,
- způsob zavěšení břemene.
Zavěšení břemene
Manipulované břemeno musí být zavěšeno pomocí vhodných zdvihacích a vázacích prostředků odpovídajících jeho hmotnosti, tvaru, poloze těžiště a způsobu manipulace.
Podle konkrétní aplikace lze použít například vhodné řetězové nebo textilní závěsy, třmeny, traverzy či jiné prostředky určené pro daný typ břemene.
