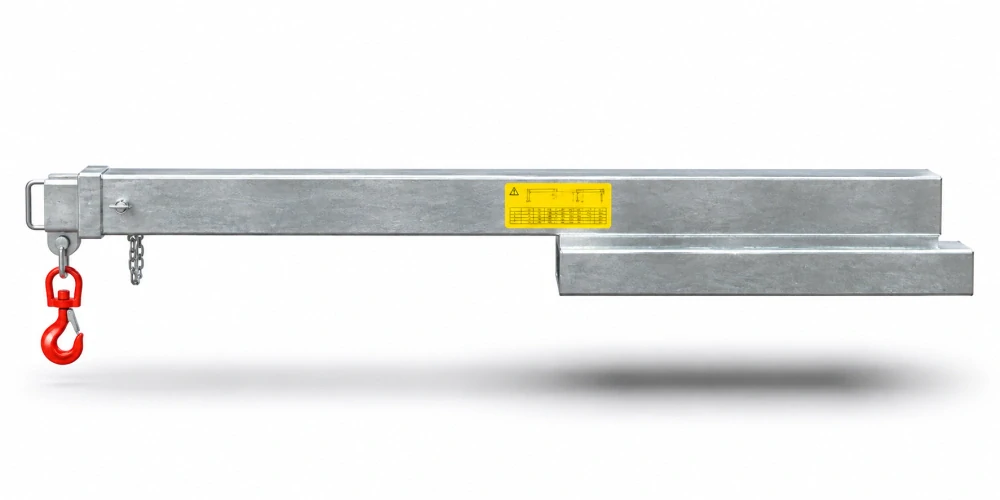

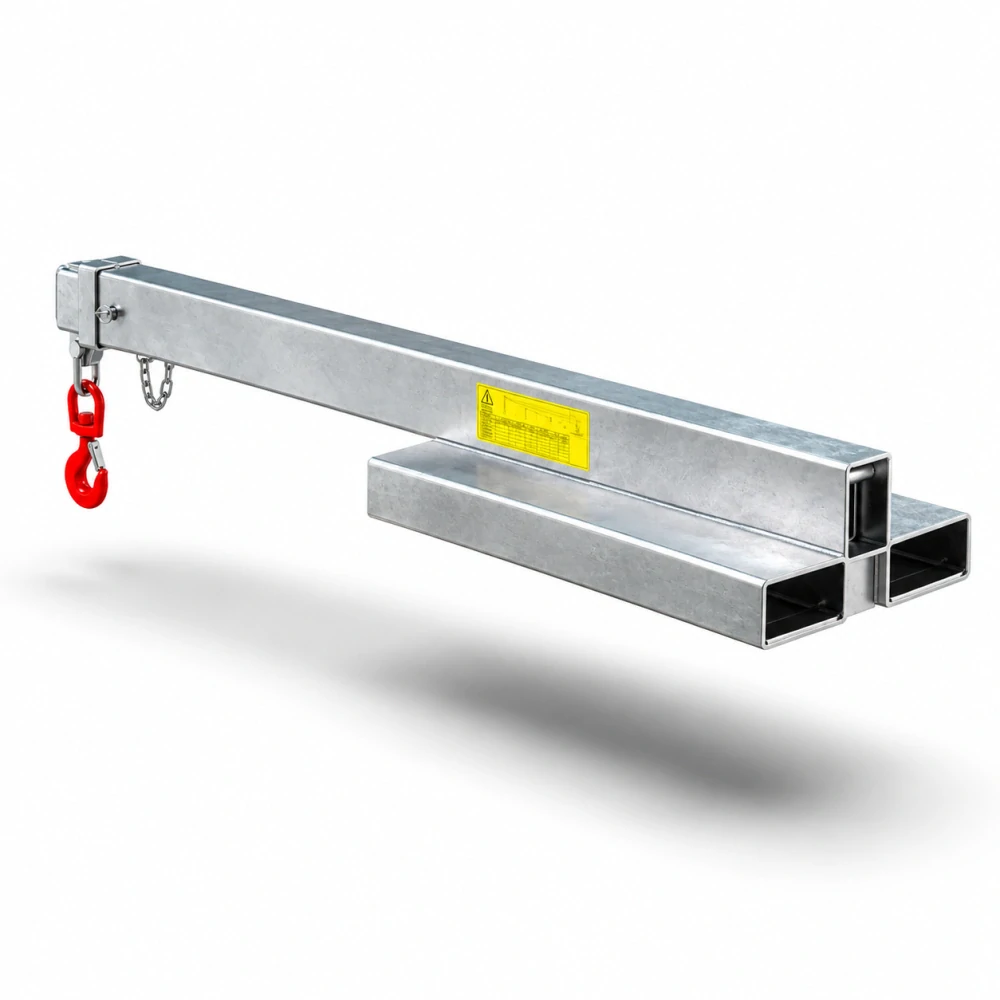

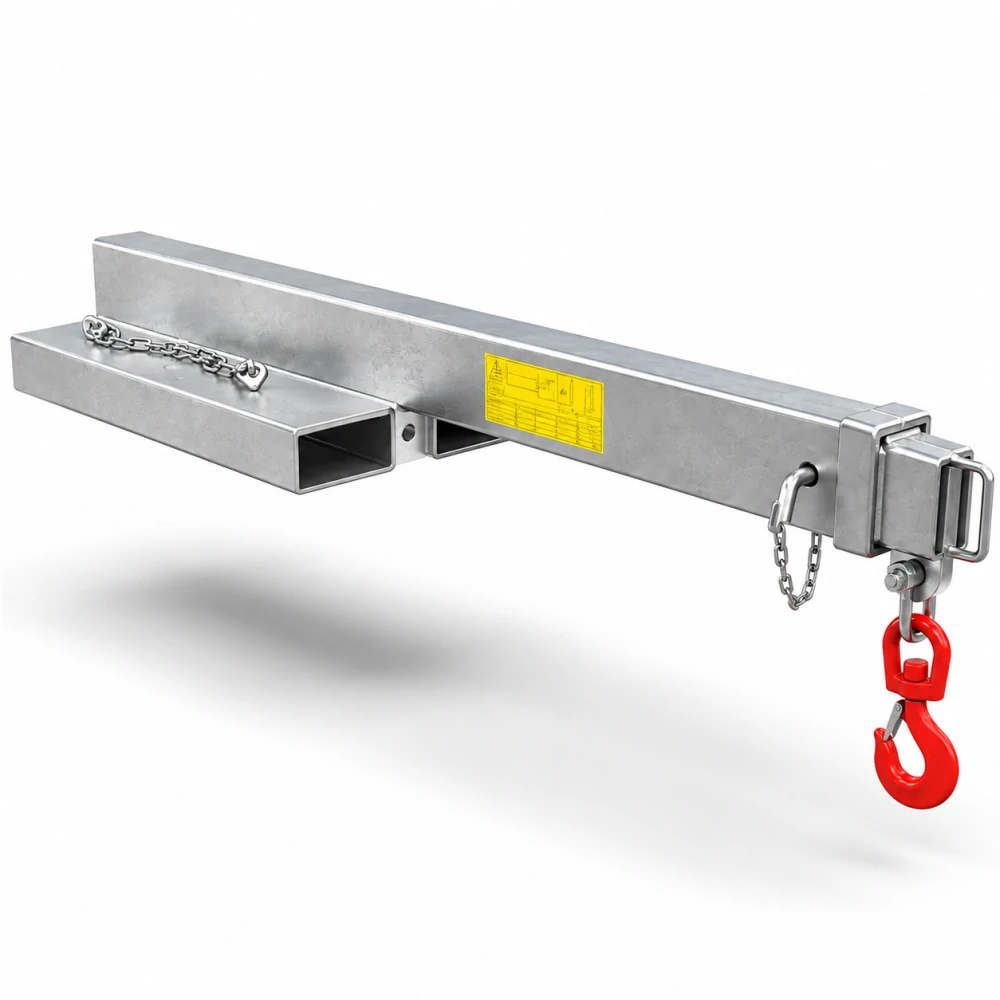

Teleskopické jeřábové rameno pro VZV LONG – nosnost 4 500 kg
- TOP produkt
- Kompletní specifikace
- Teleskopické jeřábové rameno pro VZV LONG – nosnost 4 500 kg38 599 Kč/ ks31 900 Kč bez DPH
Teleskopické jeřábové rameno na vidlice vysokozdvižného vozíku s 6 pracovními polohami v rozsahu 870–3 465 mm. Maximální nosnost samotného ramene činí 4 500 kg při nejkratší pracovní poloze 870 mm.
Teleskopické rameno pro větší pracovní dosah
Varianta LONG je určena pro situace, kde je požadován výrazně větší pracovní dosah než u krátkého jeřábového ramene. Teleskopickou část lze nastavit do šesti pracovních poloh.
S prodlužováním ramene se současně snižuje jeho dovolená nosnost. Proto je u tohoto modelu důležité vždy pracovat s hodnotou odpovídající konkrétnímu vyložení.
Nosnost podle pracovního vyložení
Nosnost jeřábového ramene není konstantní. Se zvětšující se vzdáleností závěsného bodu od vysokozdvižného vozíku klesá maximální dovolená nosnost samotného ramene.
| Poloha | Pracovní vyložení | Nosnost ramene |
|---|---|---|
| A | 870 mm | 4 500 kg |
| B | 1 945 mm | 1 300 kg |
| C | 2 325 mm | 750 kg |
| D | 2 705 mm | 560 kg |
| E | 3 085 mm | 380 kg |
| F | 3 465 mm | 200 kg |
Při prodlužování teleskopického ramene jeho dovolená nosnost výrazně klesá. Při maximální pracovní délce 3 465 mm činí nosnost samotného ramene 200 kg. Před manipulací je proto vždy nutné použít nosnost odpovídající konkrétní pracovní poloze.
Kde je LONG vhodný?
Výroba a strojírenství
- strojní komponenty,
- výrobní přípravky,
- technologické sestavy,
- montáž rozměrných dílů.
Sklady a logistika
- nakládka a vykládka,
- zavěšená průmyslová břemena,
- manipulace za překážkou,
- práce vyžadující větší dosah.
Stavebnictví
- ocelové konstrukční prvky,
- profily a potrubí,
- vhodně zavěšené stavební díly,
- montážní práce.
Servis a údržba
- demontáž strojních částí,
- usazování komponentů,
- manipulace v omezeném prostoru,
- servis technologických zařízení.
Hlavní výhodou varianty LONG je pracovní rozsah až 3 465 mm. Díky teleskopické konstrukci lze podle potřeby volit mezi vysokou nosností při krátkém vyložení a větším dosahem při lehčím břemenu.
Technické parametry
| Provedení | Teleskopické – LONG |
| Způsob uchycení | Na vidlice VZV |
| Maximální nosnost samotného ramene | 4 500 kg |
| Pracovní poloha pro maximální nosnost | 870 mm |
| Pracovní rozsah | 870–3 465 mm |
| Počet pracovních poloh | 6 |
| Nosnost při maximálním vysunutí | 200 kg při 3 465 mm |
| Vnitřní rozměr kapes pro vidlice | 185 × 70 mm |
| CC rozměr | 290 mm |
| Šířka zařízení | 490 mm |
| Výška zařízení | 240 mm |
| Hmotnost zařízení | 140 kg |
| Zajištění na vidlicích | Bezpečnostní řetěz |
Nosnost ramene a zbytková nosnost VZV
Hodnoty v tabulce představují nosnost samotného jeřábového ramene v jednotlivých pracovních polohách. Nejedná se automaticky o dovolenou nosnost celé sestavy s konkrétním vysokozdvižným vozíkem.
Samotné rameno váží 140 kg a při jeho vysunutí se závěsný bod vzdaluje od vozíku. Tím roste zatěžovací moment a může výrazně klesnout zbytková nosnost VZV.
Skutečná dovolená nosnost závisí na konkrétním vozíku, jeho jmenovité a zbytkové nosnosti, výšce zdvihu, zvoleném pracovním vyložení, hmotnosti ramene, těžišti břemene, způsobu montáže a provozních podmínkách.
Montáž na vidlice VZV
Jeřábové rameno LONG se montuje přímo na vidlice vysokozdvižného vozíku prostřednictvím integrovaných kapes. Jejich vnitřní rozměr činí 185 × 70 mm.
Zařízení je podle technického diagramu po nasunutí zajištěno bezpečnostním řetězem. Před objednáním je nutné ověřit skutečný průřez vidlic a kompatibilitu s konkrétním vysokozdvižným vozíkem.
Zavěšení břemene
Manipulované břemeno musí být zavěšeno vhodnými zdvihacími a vázacími prostředky odpovídajícími jeho hmotnosti, tvaru, poloze těžiště a způsobu manipulace.
Podle konkrétní aplikace mohou být použity například vhodné řetězové nebo textilní závěsy, třmeny, traverzy nebo jiné prostředky určené pro daný typ břemene.
