Teleskopické sklopné jeřábové rameno pro VZV – 4 500 kg
- TOP produkt
- Kompletní specifikace
- Teleskopické sklopné jeřábové rameno pro VZV – 4 500 kg39 204 Kč/ ks32 400 Kč bez DPH

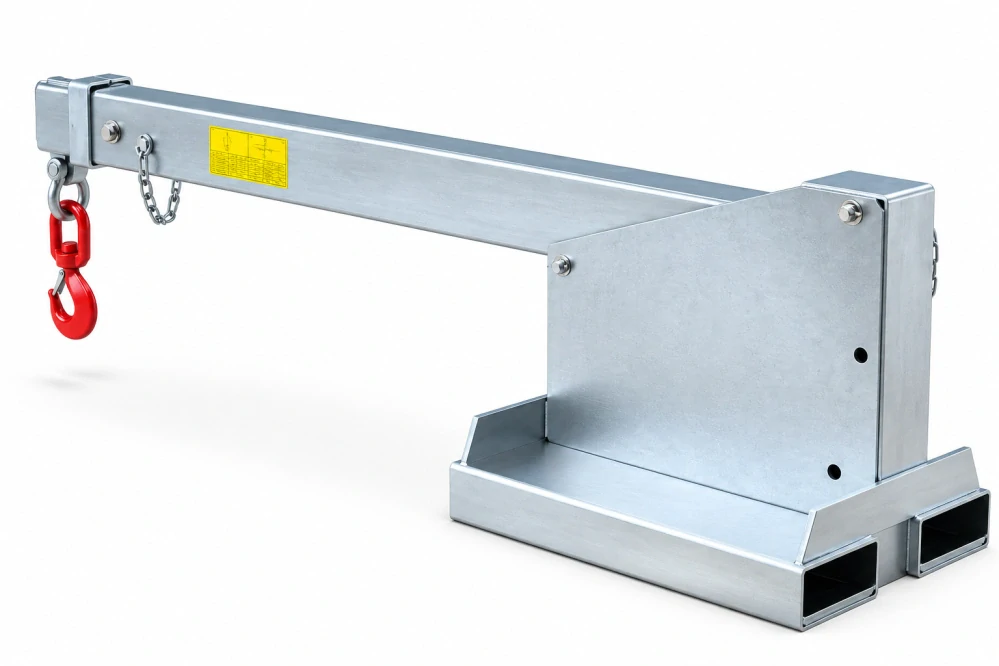

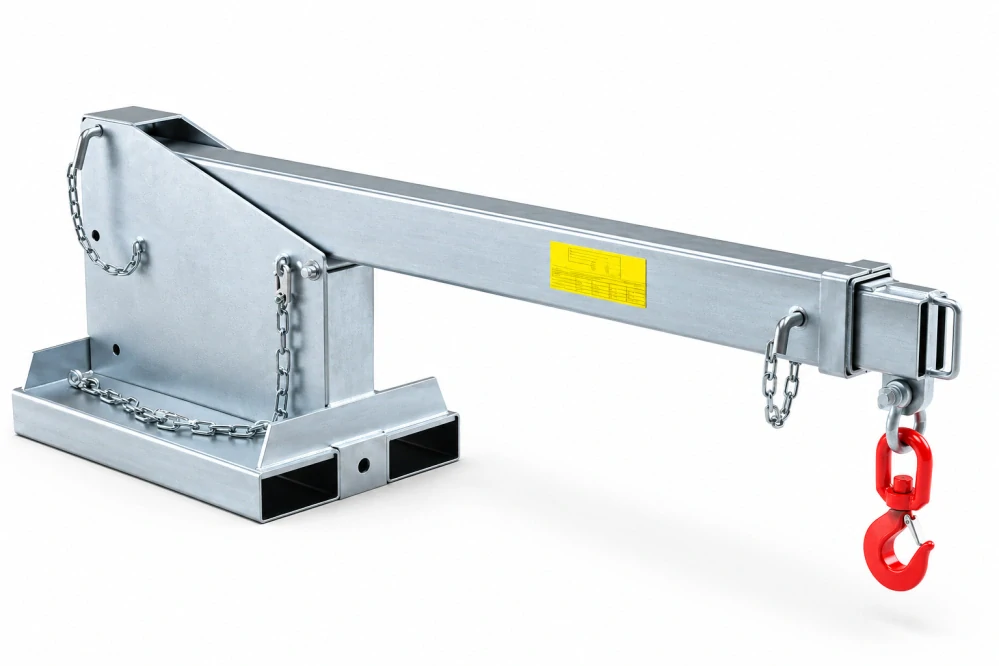

Teleskopické sklopné jeřábové rameno na vidlice vysokozdvižného vozíku s 6 pracovními délkami od 770 do 3 530 mm. Maximální nosnost samotného ramene činí 4 500 kg při nejkratší pracovní poloze 770 mm. Konstrukce současně umožňuje změnu úhlu ramene.
Sklopné a teleskopické provedení
Toto jeřábové rameno kombinuje dvě možnosti nastavení: teleskopickou změnu pracovního dosahu a sklopení samotného ramene.

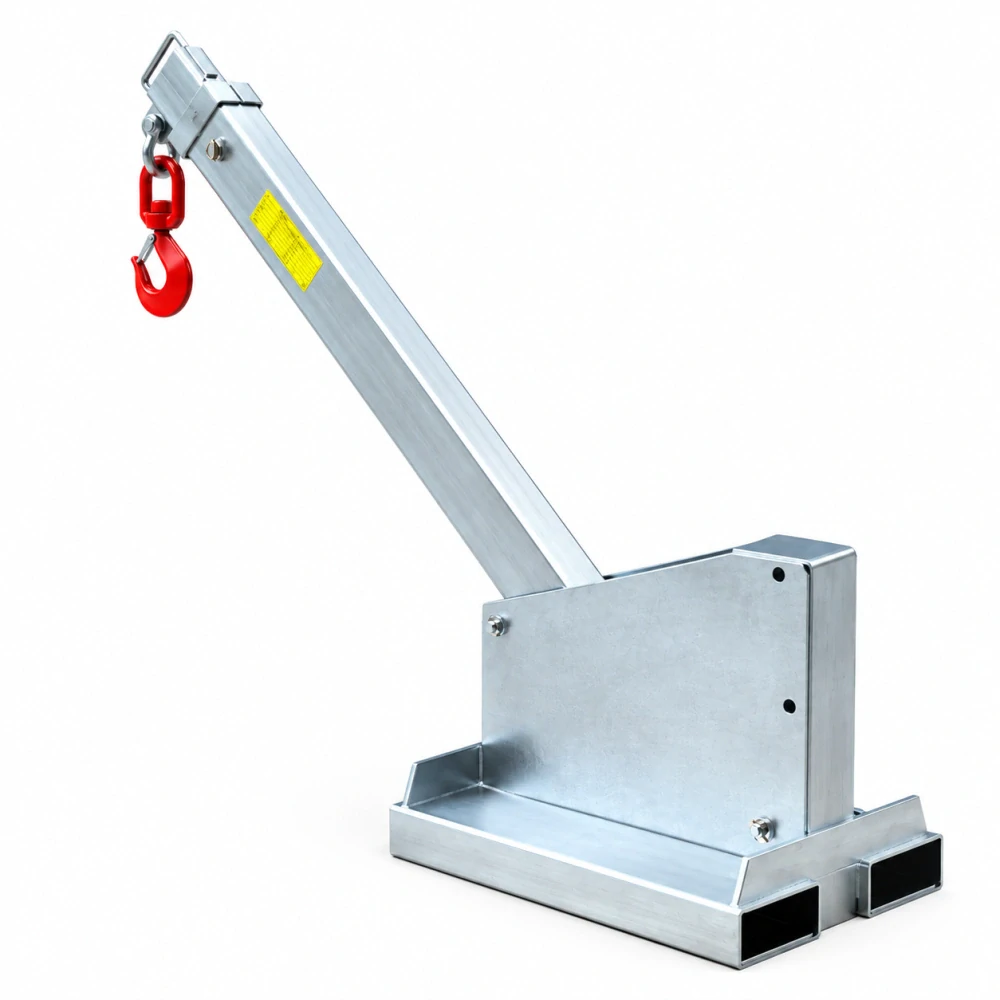

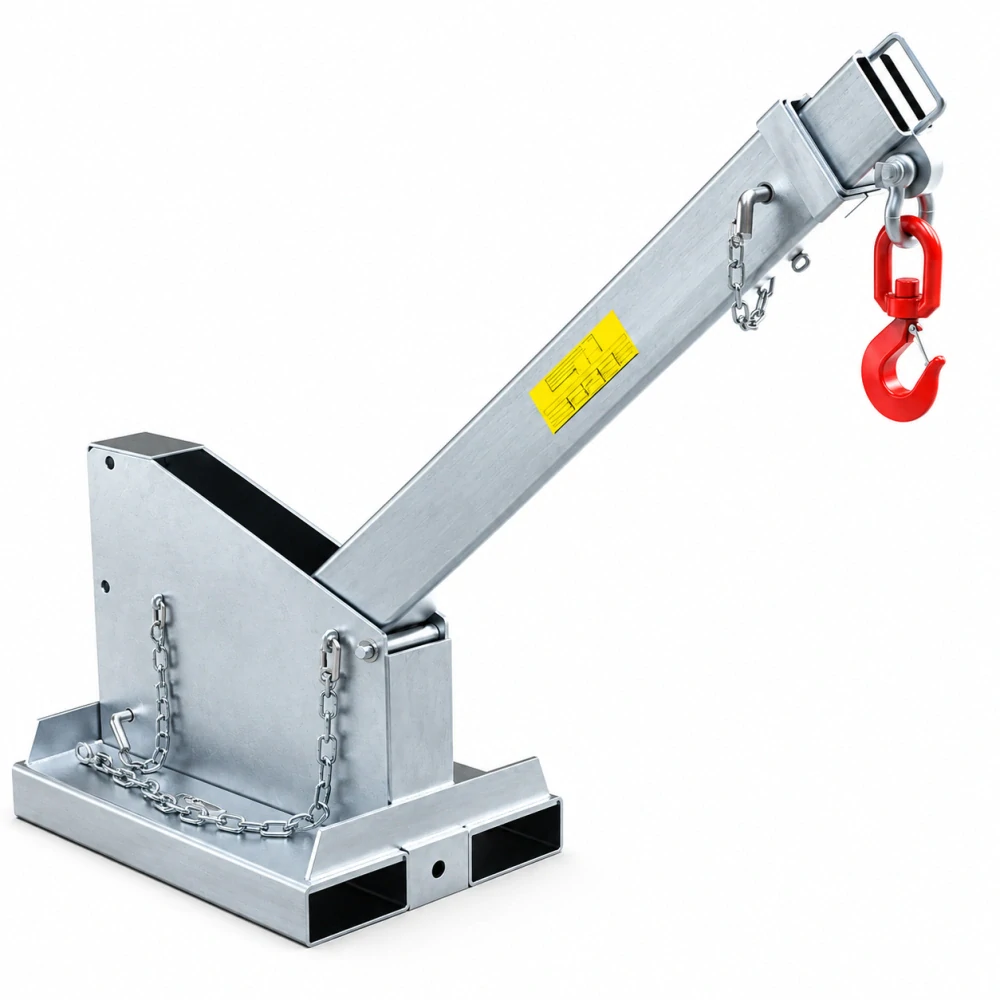

Podle technického diagramu lze rameno nastavit také do zvýšených sklopných poloh přibližně 20° a 40°. Díky tomu lze lépe přizpůsobit polohu závěsného bodu konkrétní manipulační situaci.
Nosnost podle pracovní délky ramene
Nosnost jeřábového ramene se s rostoucím pracovním vyložením snižuje. Proto je u tohoto modelu důležité řídit se konkrétní nosností pro každou pracovní polohu.
| Poloha | Pracovní délka / vyložení | Nosnost ramene |
|---|---|---|
| 1 | 770 mm | 4 500 kg |
| 2 | 2 010 mm | 1 100 kg |
| 3 | 2 390 mm | 630 kg |
| 4 | 2 770 mm | 470 kg |
| 5 | 3 150 mm | 300 kg |
| 6 | 3 530 mm | 150 kg |
Maximální hodnota 4 500 kg platí pouze v nejkratší pracovní poloze 770 mm. Při maximální délce 3 530 mm činí nosnost samotného ramene 150 kg. Před každou manipulací je proto nutné vycházet z nosnosti příslušné pracovní polohy.
Kdy je sklopné rameno výhodné?
Montáž a servis
- demontáž strojních částí,
- usazování komponentů,
- montáž technologických celků,
- práce v omezeném prostoru.
Výroba a strojírenství
- strojní komponenty,
- formy a výrobní přípravky,
- technologické sestavy,
- průmyslové díly.
Stavebnictví
- konstrukční prvky,
- profily a potrubí,
- vhodně zavěšené stavební komponenty,
- montážní práce.
Sklady a logistika
- nakládka a vykládka,
- zavěšené průmyslové komponenty,
- rozměrná břemena,
- manipulace vyžadující větší dosah.
Kombinace teleskopického vysunutí a sklopné konstrukce nabízí větší variabilitu než běžné pevné rameno. Závěsný bod lze přizpůsobit požadovanému dosahu i prostorovým podmínkám konkrétní manipulační operace.
Technické parametry
| Provedení | Teleskopické, sklopné |
| Způsob uchycení | Na vidlice VZV |
| Maximální nosnost samotného ramene | 4 500 kg |
| Pracovní poloha pro maximální nosnost | 770 mm |
| Pracovní rozsah | 770–3 530 mm |
| Počet teleskopických poloh | 6 |
| Nosnost při maximálním vysunutí | 150 kg při 3 530 mm |
| Sklopné polohy dle diagramu | cca 20° a 40° |
| Vnitřní rozměr kapes pro vidlice | 185 × 70 mm |
| Šířka zařízení | 522 mm |
| Výška zařízení | 646 mm |
| Hmotnost zařízení | 190 kg |
Nosnost ramene a zbytková nosnost VZV
Hodnoty v nosnostní tabulce představují nosnost samotného jeřábového ramene v jednotlivých pracovních polohách. Neznamenají automaticky, že stejnou hmotnost může zvednout také konkrétní vysokozdvižný vozík s namontovaným ramenem.
Přídavné zařízení má vlastní hmotnost 190 kg a zároveň posouvá závěsný bod břemene před vozík. S rostoucím vyložením proto klesá také výsledná zbytková nosnost celé sestavy.
Skutečnou dovolenou nosnost sestavy je nutné stanovit podle konkrétního vysokozdvižného vozíku, jeho nosnosti a geometrie, hmotnosti přídavného zařízení, zvolené pracovní polohy, výšky zdvihu, těžiště břemene, způsobu montáže a provozních podmínek.
Montáž na vidlice vysokozdvižného vozíku
Rameno se montuje přímo na vidlice VZV prostřednictvím integrovaných kapes. Před objednáním je nutné ověřit skutečný průřez vidlic konkrétního vozíku.
Vnitřní rozměr kapes tohoto provedení činí 185 × 70 mm.
Zavěšení břemene
Břemeno musí být zavěšeno pomocí vhodných zdvihacích a vázacích prostředků odpovídajících hmotnosti, tvaru, poloze těžiště a způsobu manipulace.
Podle konkrétní aplikace mohou být použity například vhodné řetězové nebo textilní závěsy, třmeny, traverzy nebo jiné prostředky určené pro dané břemeno.
