Traverza na vidlice VZV – 1500 kg / 3000 mm
Robustní 4vidlicová traverza na vidlice vysokozdvižného vozíku určená pro manipulaci s dlouhými, širokými a rozměrnými břemeny. Standardní provedení má nosnost 1500 kg při těžišti břemene 500 mm, šířku 3000 mm a boční vidlice 80 × 40 × 1200 mm. Konstrukci lze zakázkově přizpůsobit konkrétnímu VZV a požadovanému způsobu použití.

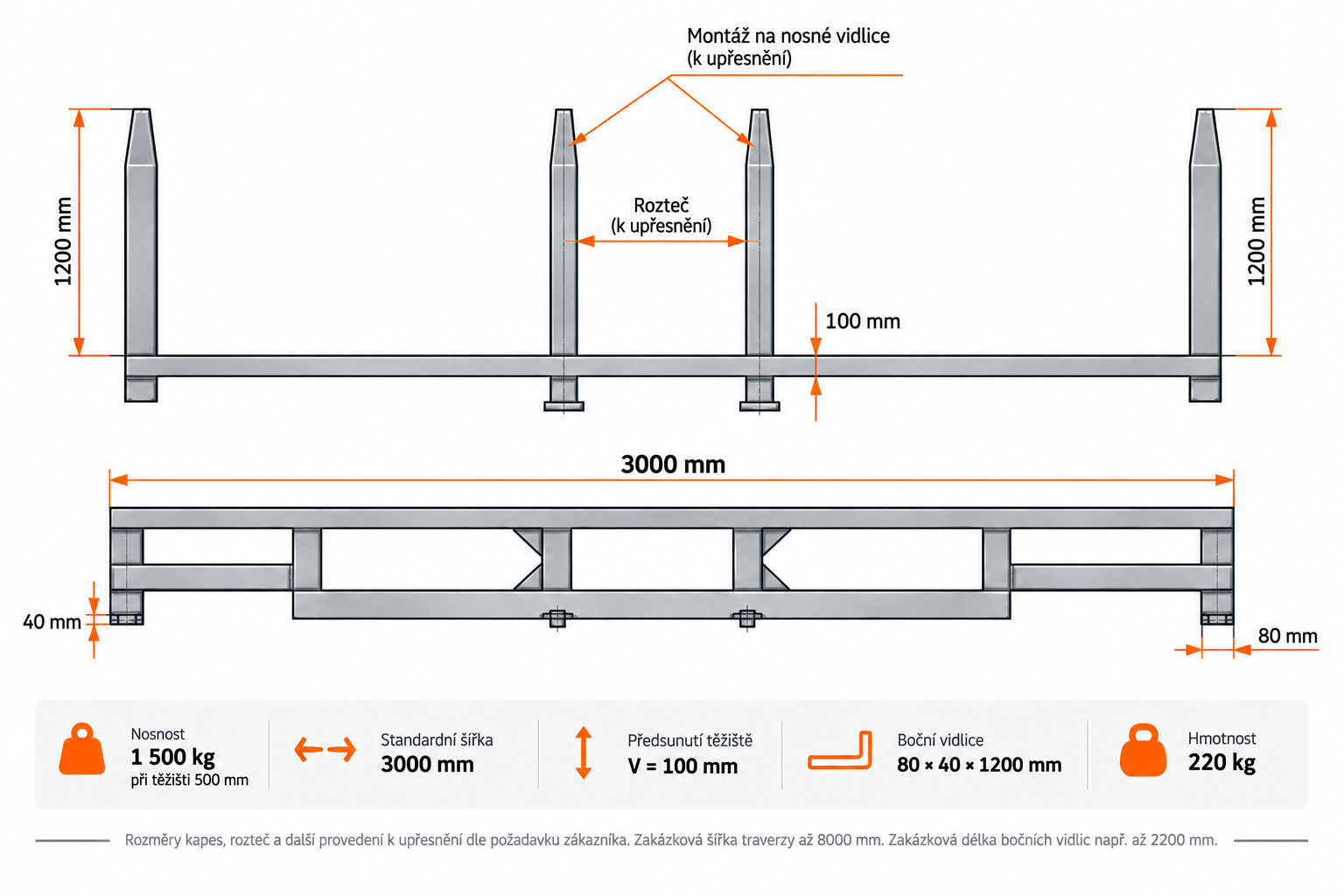

Technický výkres
Standardní provedení – nosnost 1500 kg / šířka 3000 mm
Technické parametry
| Nosnost | 1500 kg při těžišti břemene 500 mm |
| Předsunutí těžiště břemene | V = 100 mm |
| Standardní šířka traverzy | 3000 mm |
| Zakázková šířka traverzy | dle požadavku zákazníka, až 8000 mm |
| Boční vidlice | 80 × 40 × 1200 mm |
| Zakázková délka bočních vidlic | dle požadavku zákazníka, např. až 2200 mm |
| Hmotnost | 220 kg |
| Rozteč kapes | k upřesnění dle požadavku zákazníka a možností VZV |
| Montáž na nosné vidlice | rozměry kapes k upřesnění dle průřezu nosných vidlic konkrétního VZV |
| Rychlá montáž | nasunutím vidlic vozíku do kapes traverzy |
| Zajištění | svorníkem za paty nosných vidlic |
| Poznámka | Nutno počítat s navýšením rozměru kapes pro vidlice. |
Pro dlouhá a široká břemena
Traverza umožňuje rozšířit standardní dvojici nosných vidlic vysokozdvižného vozíku o dvě pevné boční vidlice. Břemeno je díky větší šířce podepření stabilněji podepřeno, což usnadňuje manipulaci s dlouhými, širokými a jinak rozměrnými náklady.
Rychlá montáž na VZV
Traverza se montuje nasunutím nosných vidlic vozíku do kapes traverzy. Po nasunutí se zařízení mechanicky zajistí svorníkem za paty nosných vidlic. Před výrobou je nutné upřesnit rozměry nosných vidlic konkrétního VZV. Při stanovení rozměru kapes je nutné počítat s navýšením rozměru kapes pro vidlice.
Zakázkové provedení podle vašeho VZV
Standardní provedení má šířku 3000 mm a boční vidlice 80 × 40 × 1200 mm. Na zakázku lze celkovou šířku traverzy upravit podle konkrétní aplikace, a to až do 8000 mm.
Přizpůsobit lze také délku bočních vidlic, například až na 2200 mm. Rozteč a rozměry kapes pro nosné vidlice VZV se stanovují individuálně podle požadavku zákazníka a technických možností konkrétního vozíku.
Co potřebujeme upřesnit před výrobou?
Nosnost a těžiště břemene
Jmenovitá nosnost traverzy je 1500 kg při těžišti břemene 500 mm. Předsunutí těžiště břemene je V = 100 mm. Použití přídavného zařízení ovlivňuje zbytkovou nosnost vysokozdvižného vozíku. Před použitím je proto nutné ověřit vhodnost konkrétní kombinace VZV, traverzy a manipulovaného břemene.
Součást dodávky
Potřebujete traverzu v jiném provedení?
Traverzu lze přizpůsobit konkrétnímu vysokozdvižnému vozíku i manipulovanému břemenu. Zašlete nám rozměry nosných vidlic VZV, požadovanou rozteč, šířku traverzy a délku bočních vidlic. Připravíme vhodné provedení pro vaši aplikaci.
