Traverza na vidlice VZV – 3500 kg / 3000 mm

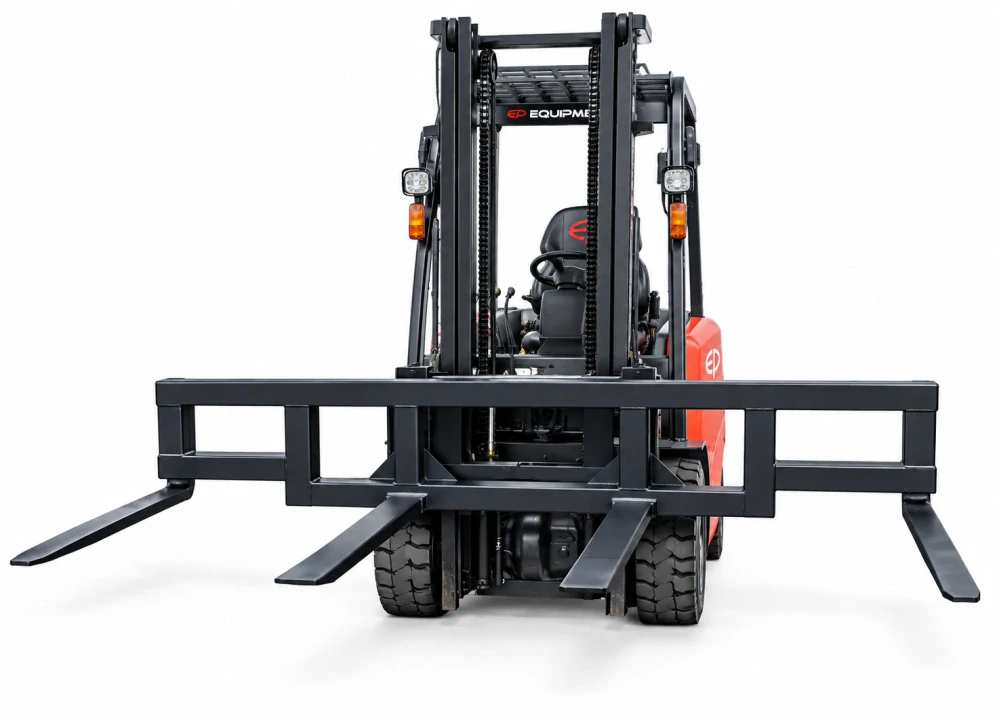

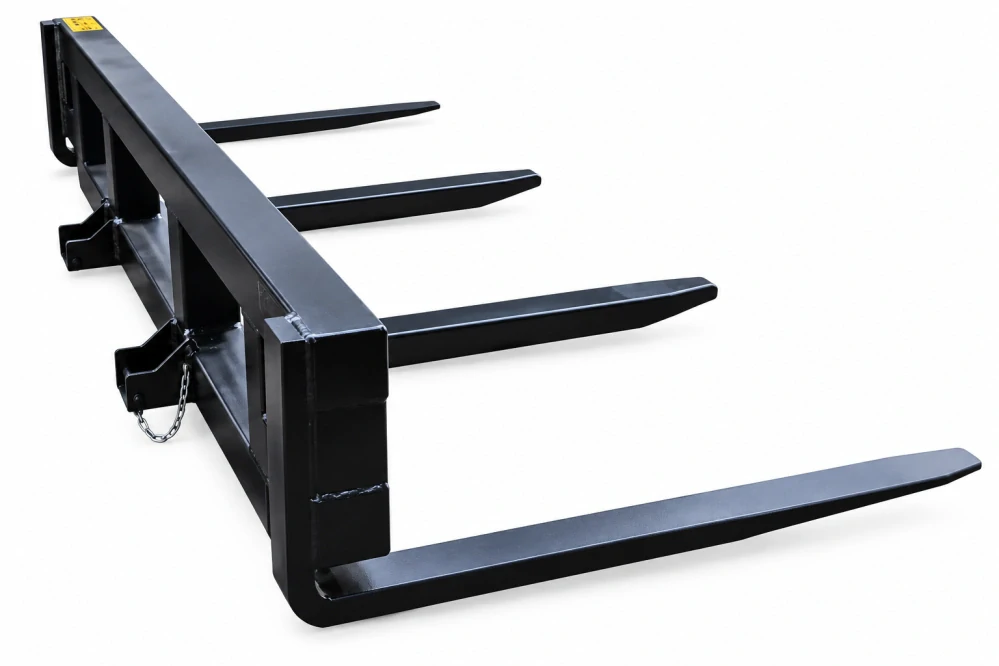

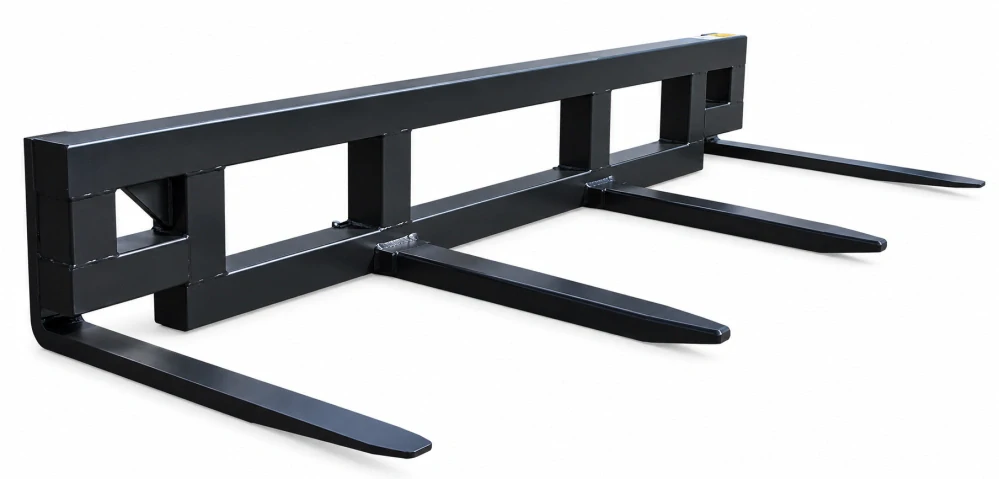

Robustní 4vidlicová traverza na vidlice vysokozdvižného vozíku určená pro manipulaci s dlouhými, širokými a rozměrnými břemeny. Standardní provedení má nosnost 3500 kg při těžišti břemene 500 mm, šířku 3000 mm a boční vidlice 100 × 50 × 1200 mm. Konstrukci lze zakázkově přizpůsobit konkrétnímu VZV a požadovanému způsobu použití.

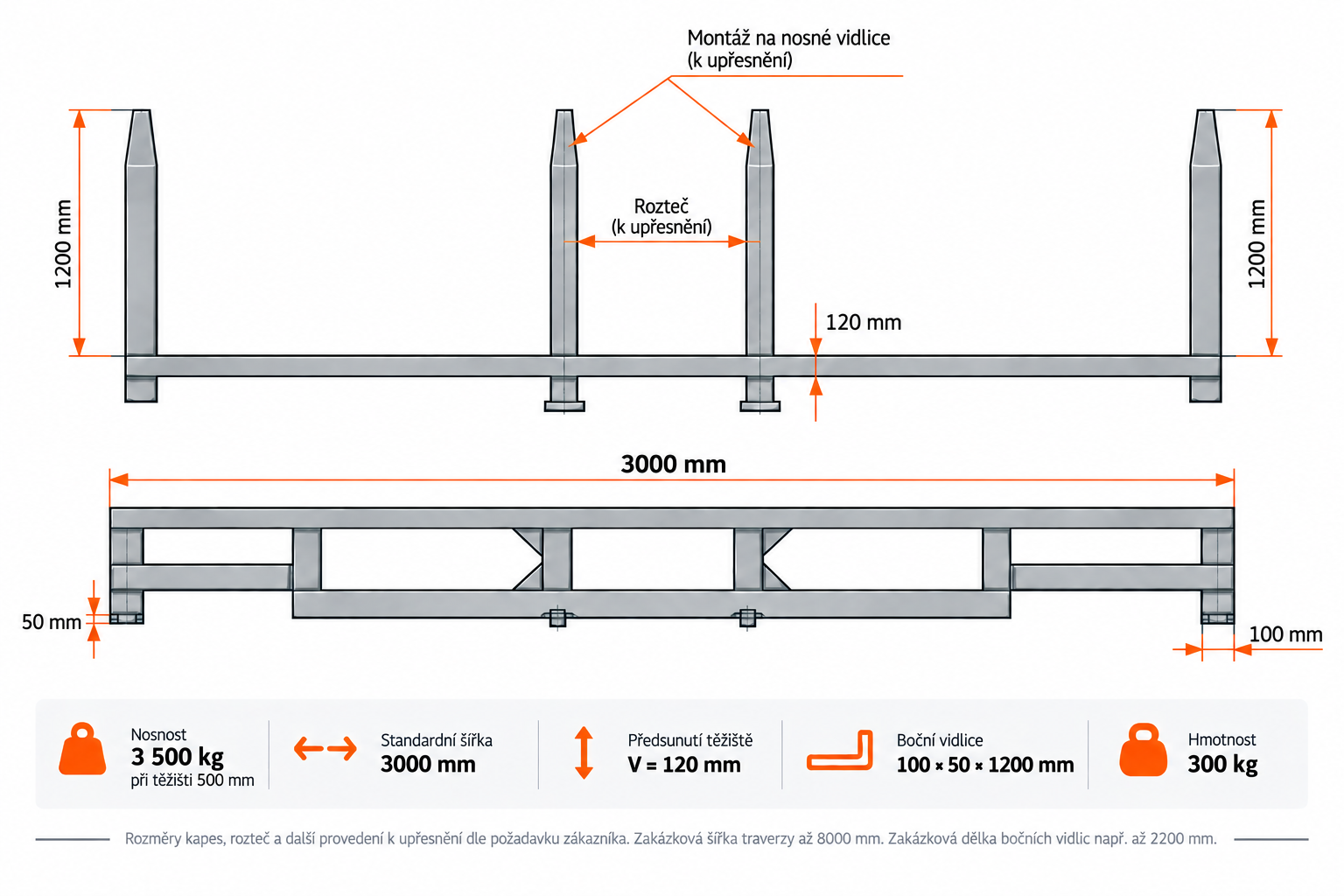

Technický výkres
Standardní provedení – nosnost 3500 kg / šířka 3000 mm
Technické parametry
| Nosnost | 3500 kg při těžišti břemene 500 mm |
| Předsunutí těžiště břemene | V = 120 mm |
| Standardní šířka traverzy | 3000 mm |
| Zakázková šířka traverzy | dle požadavku zákazníka, až 8000 mm |
| Boční vidlice | 100 × 50 × 1200 mm |
| Zakázková délka bočních vidlic | dle požadavku zákazníka, např. až 2200 mm |
| Hmotnost | 300 kg |
| Rozteč kapes | k upřesnění dle požadavku zákazníka a možností VZV |
| Montáž na nosné vidlice | rozměry kapes k upřesnění dle průřezu nosných vidlic konkrétního VZV |
| Rychlá montáž | nasunutím vidlic vozíku do kapes traverzy |
| Zajištění | svorníkem za paty nosných vidlic |
| Poznámka | Nutno počítat s navýšením rozměru kapes pro vidlice. |
Pro těžká, dlouhá a široká břemena

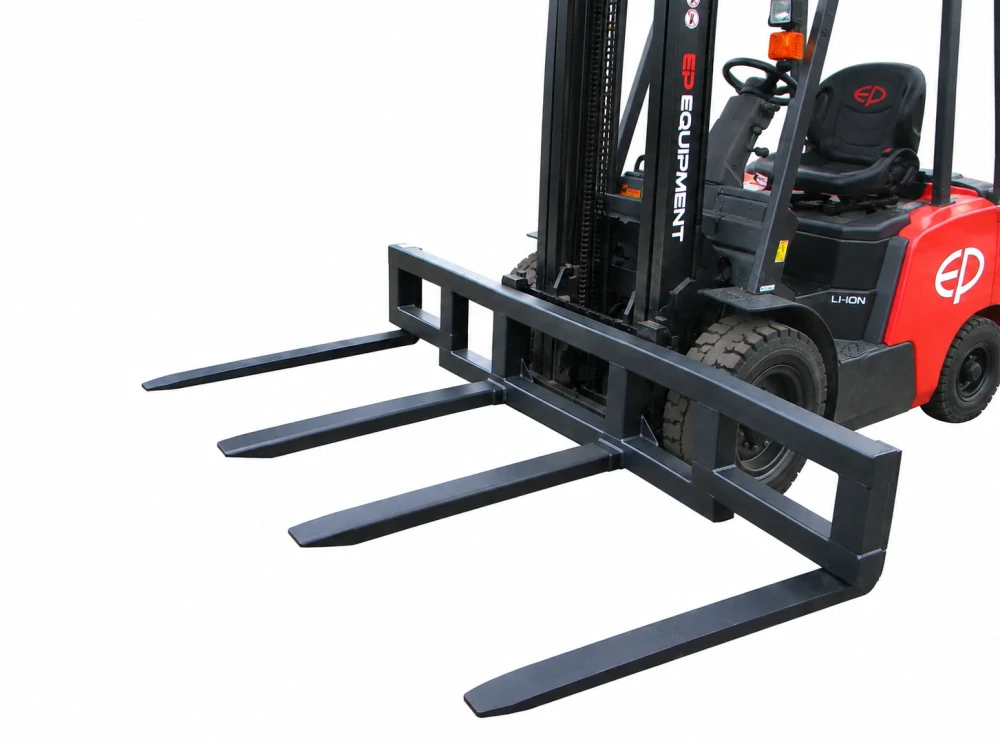

Traverza umožňuje rozšířit standardní dvojici nosných vidlic vysokozdvižného vozíku o dvě pevné boční vidlice. Větší šířka podepření zlepšuje stabilitu břemene při manipulaci s dlouhými, širokými a rozměrnými náklady. Provedení s nosností 3500 kg je vhodné pro manipulaci s těžšími břemeny a náročnější provozy.
Rychlá montáž na VZV
Traverza se montuje nasunutím nosných vidlic vozíku do kapes traverzy. Po nasunutí se zařízení mechanicky zajistí svorníkem za paty nosných vidlic. Před výrobou je nutné upřesnit rozměry nosných vidlic konkrétního VZV. Při stanovení rozměru kapes je nutné počítat s navýšením rozměru kapes pro vidlice.
Zakázkové provedení podle vašeho VZV
Standardní provedení má šířku 3000 mm a boční vidlice 100 × 50 × 1200 mm. Na zakázku lze celkovou šířku traverzy upravit podle konkrétní aplikace, a to až do 8000 mm.
Přizpůsobit lze také délku bočních vidlic, například až na 2200 mm. Rozteč a rozměry kapes pro nosné vidlice VZV se stanovují individuálně podle požadavku zákazníka a technických možností konkrétního vozíku.
Co potřebujeme upřesnit před výrobou?
Nosnost a těžiště břemene
Jmenovitá nosnost traverzy je 3500 kg při těžišti břemene 500 mm. Předsunutí těžiště břemene je V = 120 mm. Použití přídavného zařízení ovlivňuje zbytkovou nosnost vysokozdvižného vozíku. Před použitím je proto nutné ověřit vhodnost konkrétní kombinace VZV, traverzy a manipulovaného břemene.
Součást dodávky
Potřebujete traverzu v jiném provedení?
Traverzu lze přizpůsobit konkrétnímu vysokozdvižnému vozíku i manipulovanému břemenu. Zašlete nám rozměry nosných vidlic VZV, požadovanou rozteč, šířku traverzy a délku bočních vidlic. Připravíme vhodné provedení pro vaši aplikaci.
