Kleště na svitky drátu CH-N 5,0 – nosnost 5 000 kg
- Kompletní specifikace
- Kleště na svitky drátu CH-N 5,0 – nosnost 5 000 kg74 899 Kč/ ks61 900 Kč bez DPH
Kleště na svitky drátu
CH-N 5,0

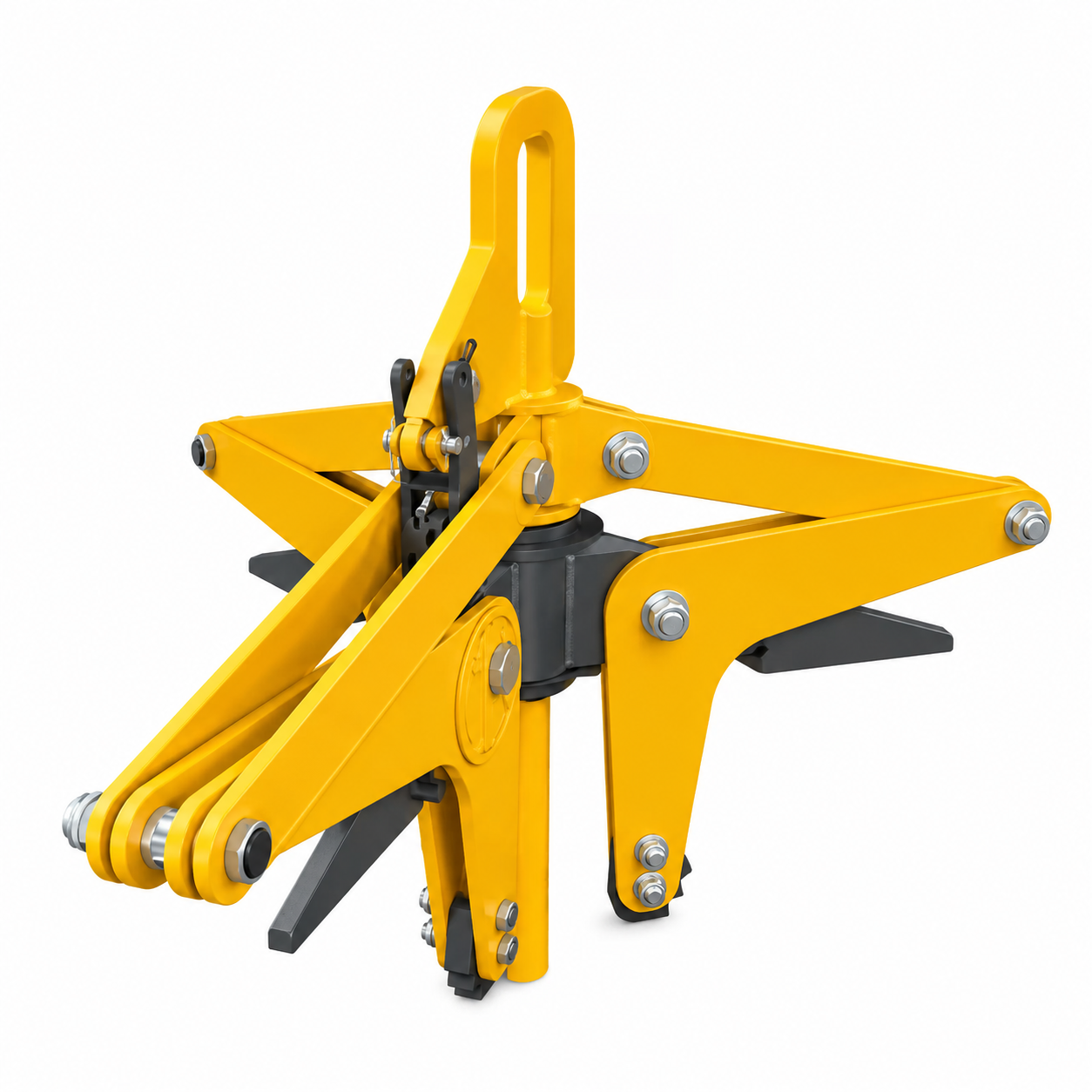

K čemu je zařízení určeno

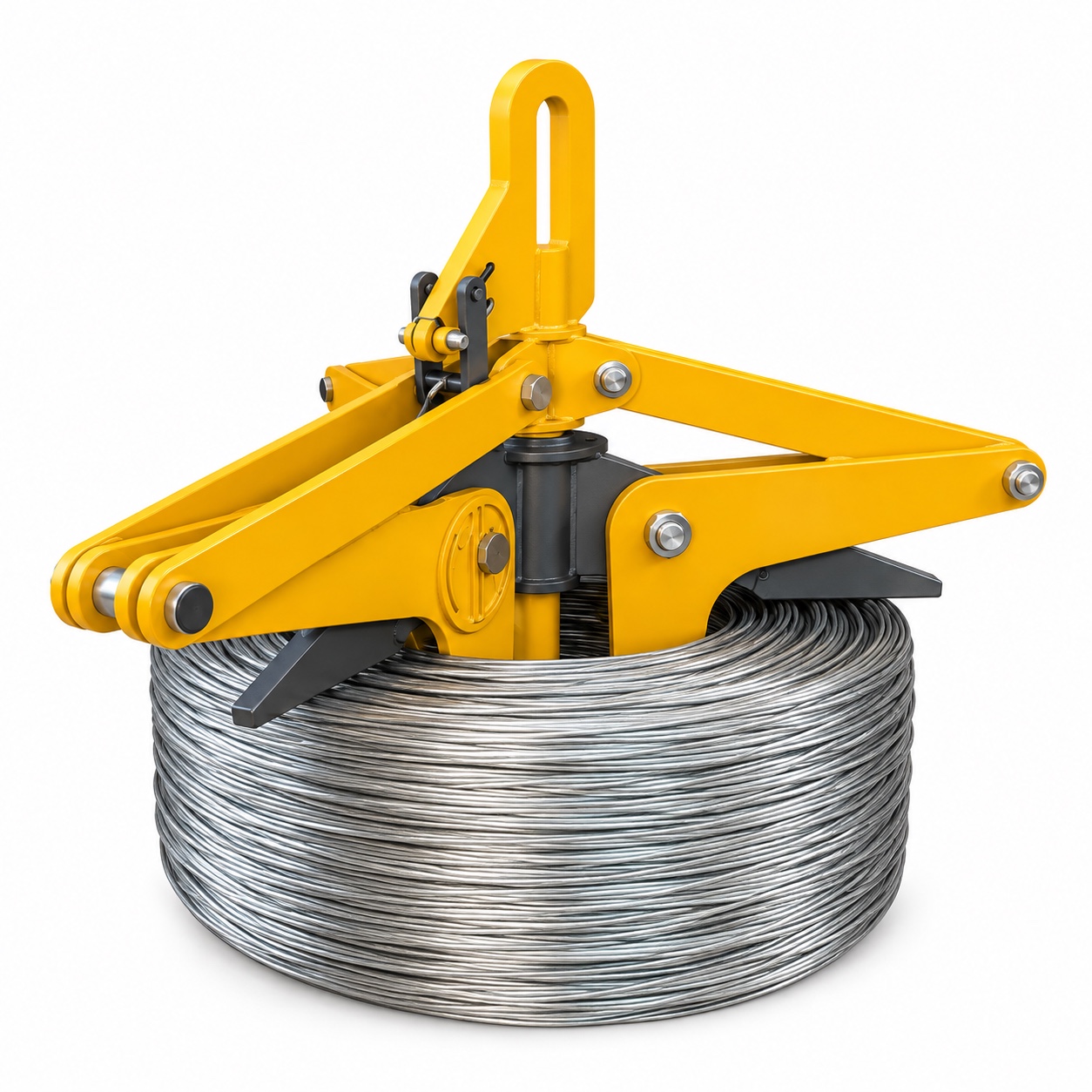

CH-N 5,0 slouží ke svislému zdvihání a přemísťování svitků drátu s průchozím středovým otvorem. Tři čelisti se při zatížení opírají o vnitřní obvod svitku a rozkládají uchopovací sílu ve třech bodech. Varianta má nosnost 5 000 kg a je určena pro vnitřní průměr svitku 550–850 mm.
Zařízení se zavěšuje za horní závěsné oko na hák jeřábu nebo kladkostroje odpovídající nosnosti. Čelisti jsou navržené s ohledem na odolnost proti opotřebení. Mimo provoz má být zařízení odkládáno do vhodného stojanu, aby zůstalo stabilní a chráněné před poškozením.
Porovnání všech čtyř velikostí
| Varianta | Nosnost | Vnitřní průměr M | Hmotnost |
|---|---|---|---|
| CH-N 3,0 | 3 000 kg | 500–850 mm | 172 kg |
| CH-N 5,0 | 5 000 kg | 550–850 mm | 190 kg |
| CH-N 6,0 | 6 000 kg | 500–950 mm | 235 kg |
| CH-N 8,0 | 8 000 kg | 700–900 mm | 530 kg |

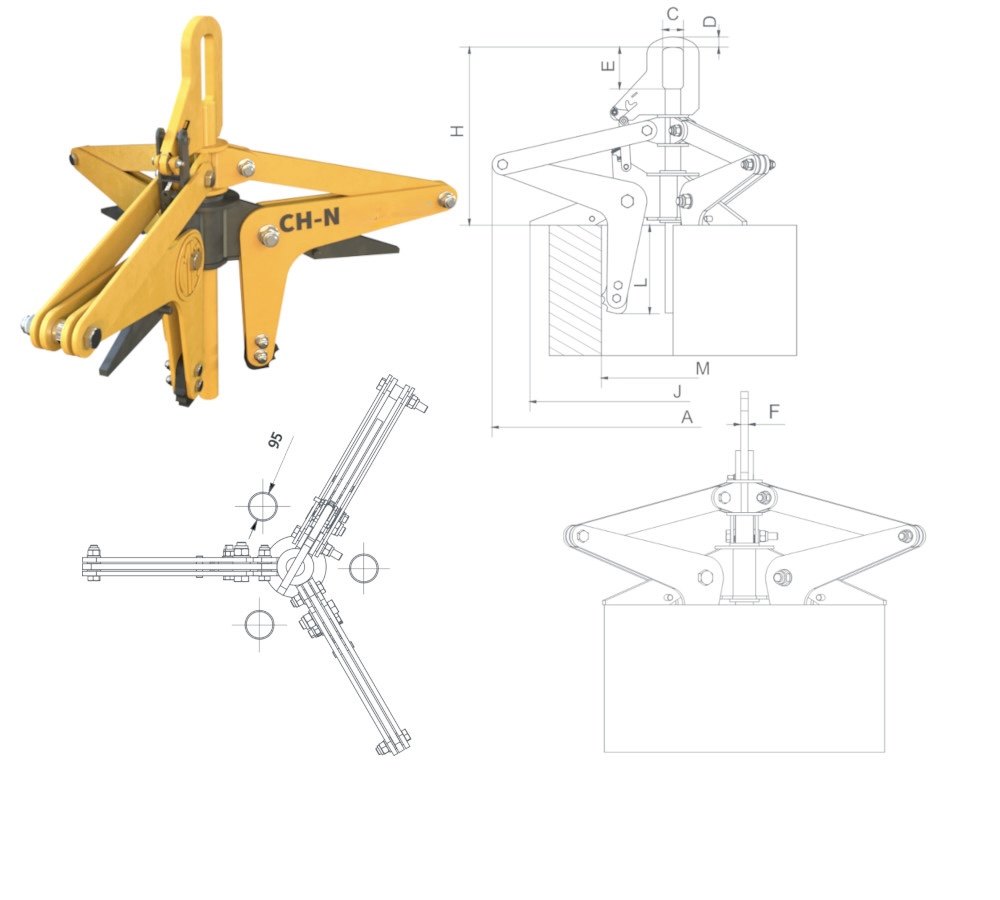

Technický výkres a rozměry
| Varianta | CH-N 5,0 |
|---|---|
| Jmenovitá nosnost | 5 000 kg |
| M – rozsah vnitřního průměru | 550–850 mm |
| A – celkový rozsah | 1 180–1 390 mm |
| H – výškový rozsah | 684–1 084 mm |
| C | 80 mm |
| D | 40 mm |
| E | 160 mm |
| F | 25 mm |
| J | 1 100 mm |
| L | max. 339 mm |
| Hmotnost zařízení | 190 kg |
| Uchopení svitku | Za vnitřní obvod, tři čelisti |
| Zajišťovací mechanismus | Automatický zámek DoubleLock |
| Konstrukční požadavky | Směrnice 2006/42/ES; harmonizovaná norma EN 13155 |
Jak zvolit správnou variantu
Ověřte skutečnou hmotnost svitku a zvolte zařízení s dostatečnou nosností. Současně musí celý rozsah vnitřního průměru svitku ležet v pracovním rozsahu M zvolené varianty. Zkontrolujte také volný prostor uvnitř svitku, jeho výšku a stabilitu materiálu. U nestandardního, deformovatelného nebo volně vinutého svitku doporučujeme vhodnost předem technicky ověřit.
Časté dotazy
Za jakou část svitku zařízení uchopuje?
Čelisti se rozevírají uvnitř středového otvoru a uchopují svitek za vnitřní obvod.
Co znamená rozsah M?
Jde o přípustný rozsah vnitřního průměru svitku. Tento rozměr je při výběru stejně důležitý jako hmotnost nákladu.
Lze zařízení použít pro každý svitek v uvedeném průměru?
Je nutné posoudit také stav a tuhost svitku, geometrii otvoru, způsob navinutí a podmínky manipulace.
Jak zařízení skladovat?
Mimo provoz je doporučeno odkládání do stabilního stojanu, který chrání mechanismus a usnadňuje bezpečné nasazení.
Potřebujete ověřit vhodnou velikost?
Pošlete nám hmotnost svitku, vnitřní a vnější průměr, výšku svitku a popis pracovního cyklu. Doporučíme odpovídající variantu.
